Opis
Radio samochodowe z nawigacją CD GSM RT3-N3-09
Radio należy dodać do samochodu poprzez diagnostykę
Pochodzi z PEUGEOT 307 2006r
Przetestowany, jest w pełni funkcjonalny
Opis części

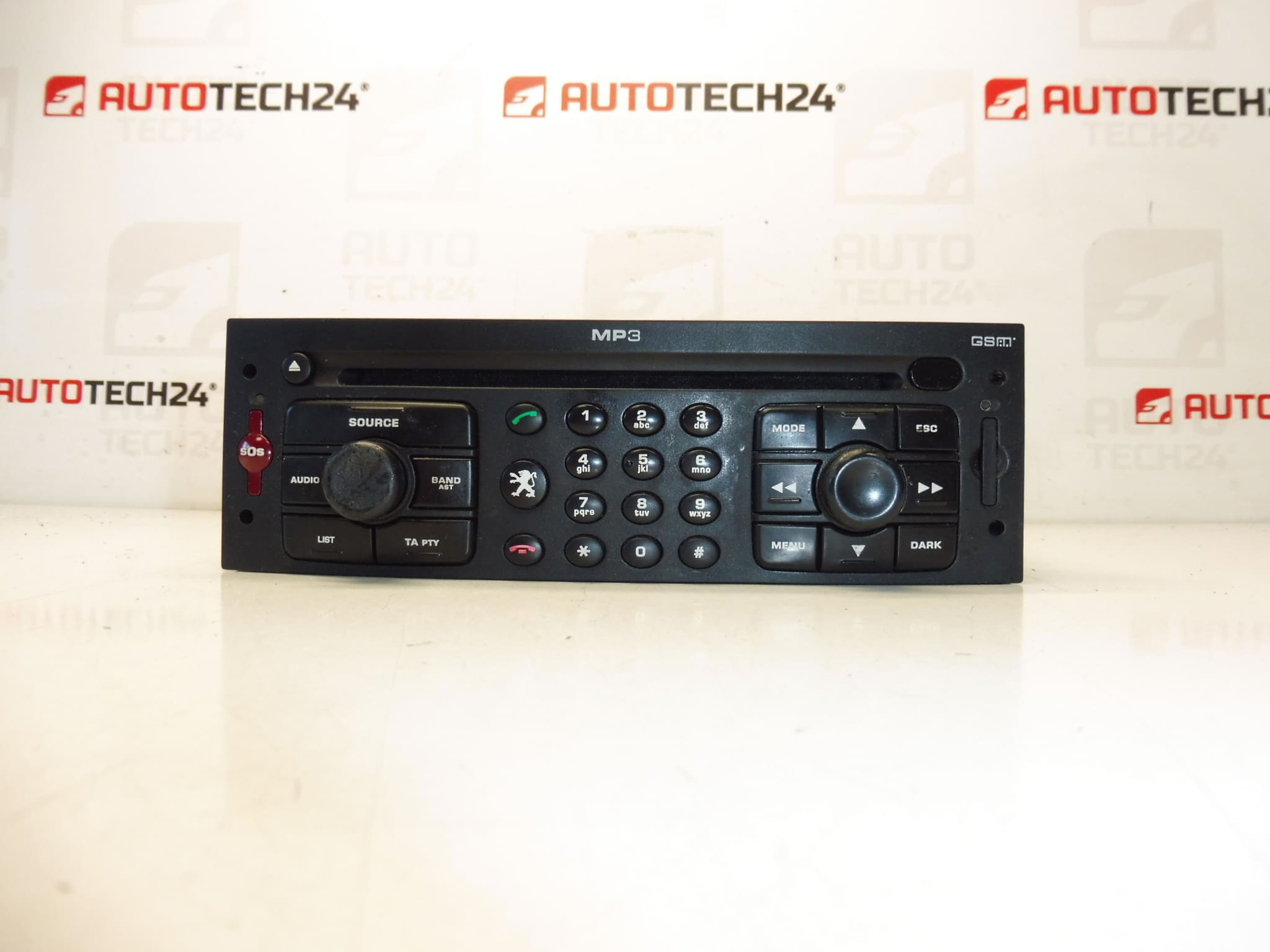

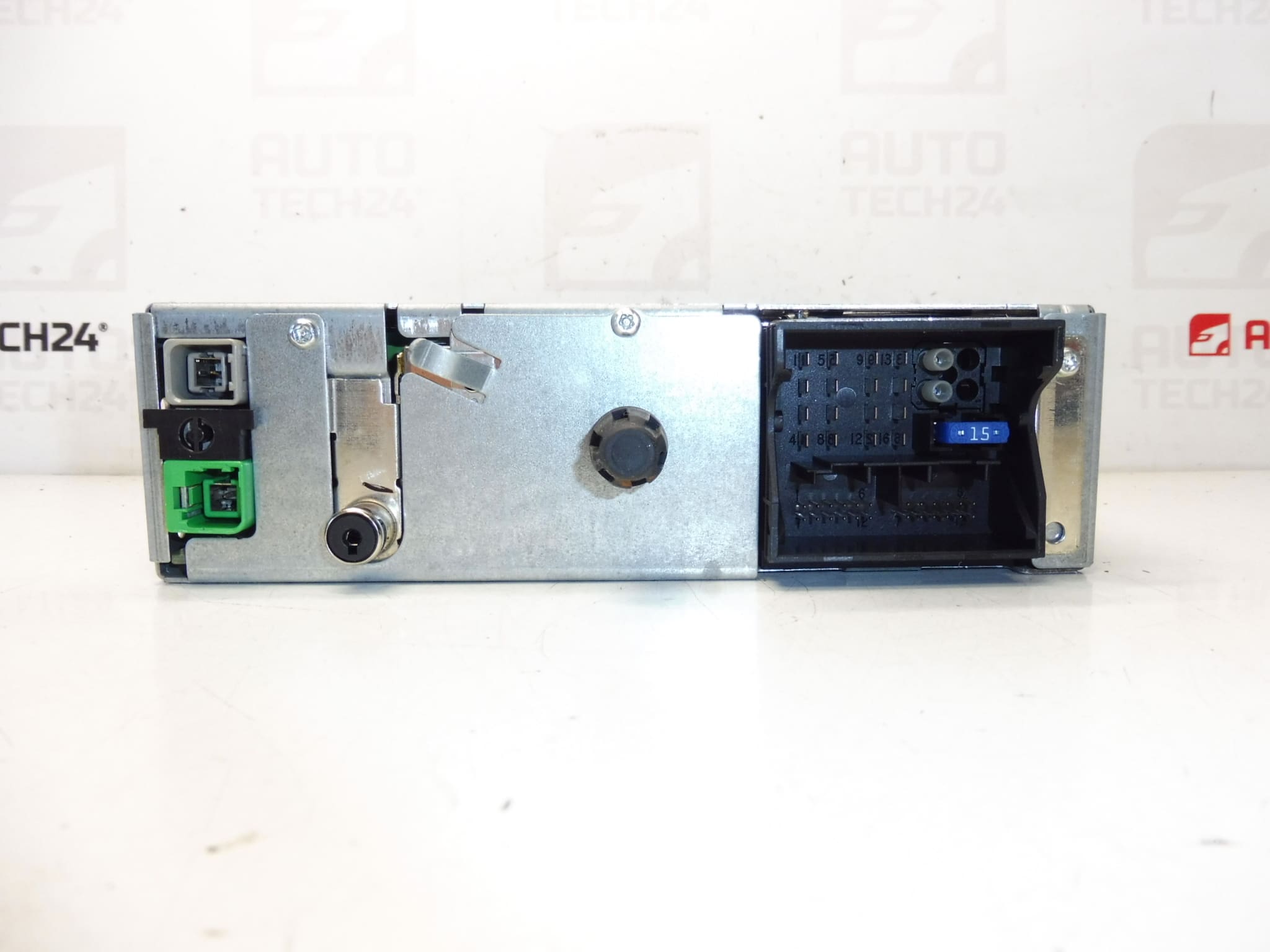

Używane radio samochodowe Peugeot 307 RT3-N3 96632917XT 657465 to oryginalna część elektryczna przeznaczona do samochodów PSA. Zawiera jednostkę z nawigacją CD i GSM, oznaczoną jako RT3-N3-09. Część została zdemontowana z Peugeota 307 i według dostarczonych dokumentów jest sprawdzona i w pełni sprawna.
Przy wyborze tego typu części istotne jest dopasowanie numeru produktu, gdyż radia samochodowe i urządzenia multimedialne często różnią się wersją sprzętową i programową. Dlatego ważne jest, aby mechanicy i osoby zajmujące się naprawami domowymi przestrzegali kodów podanych na etykiecie i porównywali je z oryginalną częścią.
Zgodnie z dokumentami należy wziąć pod uwagę, że radio należy dołożyć do samochodu z diagnostyką. Jest to powszechne w przypadku tych urządzeń i zaleca się wzięcie tego pod uwagę przed samym montażem.
Informacje techniczne
- Producent: Stellantis Citroën Peugeot
- Model: Peugeot 307
- Inne numery: RT3-N3-09, NFP
Typ części: radio samochodowe/jednostka nawigacyjna z modułem GSM i CD
Kategoria według dokumentów: 307 II | Radia samochodowe i akcesoria | Elementy elektryczne
Stan według dokumentów: przetestowany, w pełni funkcjonalny
Kody produktów
- Kody produktów: 96632917XT, 657465
- Oznaczenie jednostki: RT3-N3-09
- Modele: Peugeot 307
Zalecenia dotyczące instalacji
Do tej części zgodnie z dokumentami do auta z diagnostyką trzeba dołożyć radio. Dlatego poniższa procedura stanowi połączenie informacji znanych z dokumentów i ogólnej praktyki typowej dla wymiany radia samochodowego lub modułu nawigacji w samochodach PSA. Dokładne kroki mogą się różnić w zależności od konkretnego modelu samochodu i wyposażenia.
1) Przed montażem
- Sprawdź, czy wszystkie numery i oznaczenia na częściach oryginalnych i zamiennych są zgodne, zwłaszcza 96632917XT, 657465 i RT3-N3-09.
- Sprawdź złącza, styki, płytę czołową i punkty mocowania pod kątem uszkodzeń lub utlenienia.
- Sprawdź stan części mechanicznych, zwłaszcza czy panel przedni, przyciski lub szczelina mechanizmu nie są uszkodzone.
- Przed demontażem starej części zaleca się odnotowanie połączenia złączy i położenia poszczególnych części.
- Ponieważ jest to część elektroniczna, należy obchodzić się z nią ostrożnie i chronić ją przed elektrycznością statyczną, wilgocią i nieostrożnym obchodzeniem się.
2) Niezbędne narzędzia i materiały
- Podstawowy zestaw narzędzi ręcznych
- Plastikowy podważacz do demontażu panelu
- W razie potrzeby odpowiednie klucze lub narzędzia do demontażu radia samochodowego
- Czysta ściereczka do czyszczenia złączy i otaczających je powierzchni
- Przygotowanie do delikatnego czyszczenia styków elektrycznych, jeśli zajdzie taka potrzeba
- Sprzęt diagnostyczny umożliwiający przypisanie radia do samochodu
3) Procedura montażu krok po kroku
- Przed rozpoczęciem pracy wyłącz zapłon i odłącz akumulator.
- Zdejmij elementy wykończeniowe i dostępowe, aby uzyskać bezpieczny dostęp do oryginalnego urządzenia bez uszkadzania otaczających części wewnętrznych.
- Ostrożnie wyjmij oryginalne radio lub urządzenie nawigacyjne z magazynu.
- Odłącz wszystkie złącza oraz wszelkie połączenia antenowe i transmisji danych. Nie wyciągaj złącz na siłę i sprawdź ich stan.
- Porównaj starą i nową część obok siebie: numery, układ złączy, kształt obudowy i punkty mocowania.
- Jeśli złącza są brudne, wyczyść je delikatnie i pozostaw do wyschnięcia.
- Podłącz radio samochodowe do złączy i upewnij się, że jest prawidłowo osadzone, nie napinając przewodów.
- Najpierw umieść urządzenie na czystej powierzchni i sprawdź, czy na drodze nie znajdują się żadne kable ani złącza.
- Po mechanicznym osadzeniu zamocuj część i zwróć zdemontowane części wnętrza.
- Podłącz akumulator i wykonaj podstawową kontrolę zasilania urządzenia.
- Następnie wykonaj przypisanie radia do samochodu poprzez diagnostykę zgodnie z dokumentami.
- Po pomyślnej konfiguracji sprawdź działanie radia, elementów sterujących, ewentualnie nawigacji i innych dostępnych funkcji urządzenia.
-
4) Kontrole pomontażowe i jazda próbna/weryfikacja działania
- Sprawdź, czy urządzenie włącza się i prawidłowo komunikuje z samochodem.
- Sprawdź działanie przycisków sterujących, wyświetlacza, wyjścia audio i odczytu multimediów, jeśli są dostępne.
- Jeśli urządzenie korzysta z funkcji nawigacji lub GSM, sprawdź także ich podstawową reakcję.
- Podczas jazdy uważaj na przerwy w dostawie prądu, ponowne uruchomienie lub utratę dźwięku w przypadku wstrząsów.
- Po krótkim czasie sprawdź ponownie prawidłowe osadzenie radia i wytrzymałość otaczających zdemontowanych części.
5) Najczęstsze błędy montażowe + jak ich uniknąć
- Nieprawidłowo wybrana część według numeru – zawsze porównuj wszystkie kody z etykiety, a nie tylko część etykiety.
- Montaż bez odłączania akumulatora – w przypadku części elektronicznych może to prowadzić do uszkodzeń lub niepożądanych błędów.
- Uszkodzenie złączy podczas demontażu – odłączaj złącza delikatnie i tylko we właściwym kierunku.
- Okablowanie zaciśnięte za jednostką — zawsze sprawdź poprowadzenie kabli przed ostatecznym osadzeniem.
- Pominięcie zadania diagnostycznego – w przypadku tego radia zgodnie z dokumentacją konieczne jest przeniesienie diagnostyki na samochód.
- Zgrubne usuwanie listew — użyj odpowiednich narzędzi z tworzywa sztucznego, aby uniknąć uszkodzenia sąsiadujących części wewnętrznych.
Powody uszkodzenia części
- Wahania napięcia w sieci pokładowej lub niewłaściwa obsługa przy podłączaniu i odłączaniu akumulatora.
- Wilgoć i utlenienie złączy, które mogą powodować słabe styki i awarie działania.
- Uszkodzenie mechaniczne powstałe w wyniku nieostrożnego demontażu lub montażu urządzenia.
- Zużycie przycisków i elementów mechanicznych podczas długotrwałego użytkowania.
- Przegrzanie elektroniki lub długotrwałe obciążenie w nieodpowiednich warunkach pracy.
- Nieprawidłowa ingerencja w instalację elektryczną samochodu, która może uszkodzić samo radio lub jego komunikację z pojazdem.
