Opis

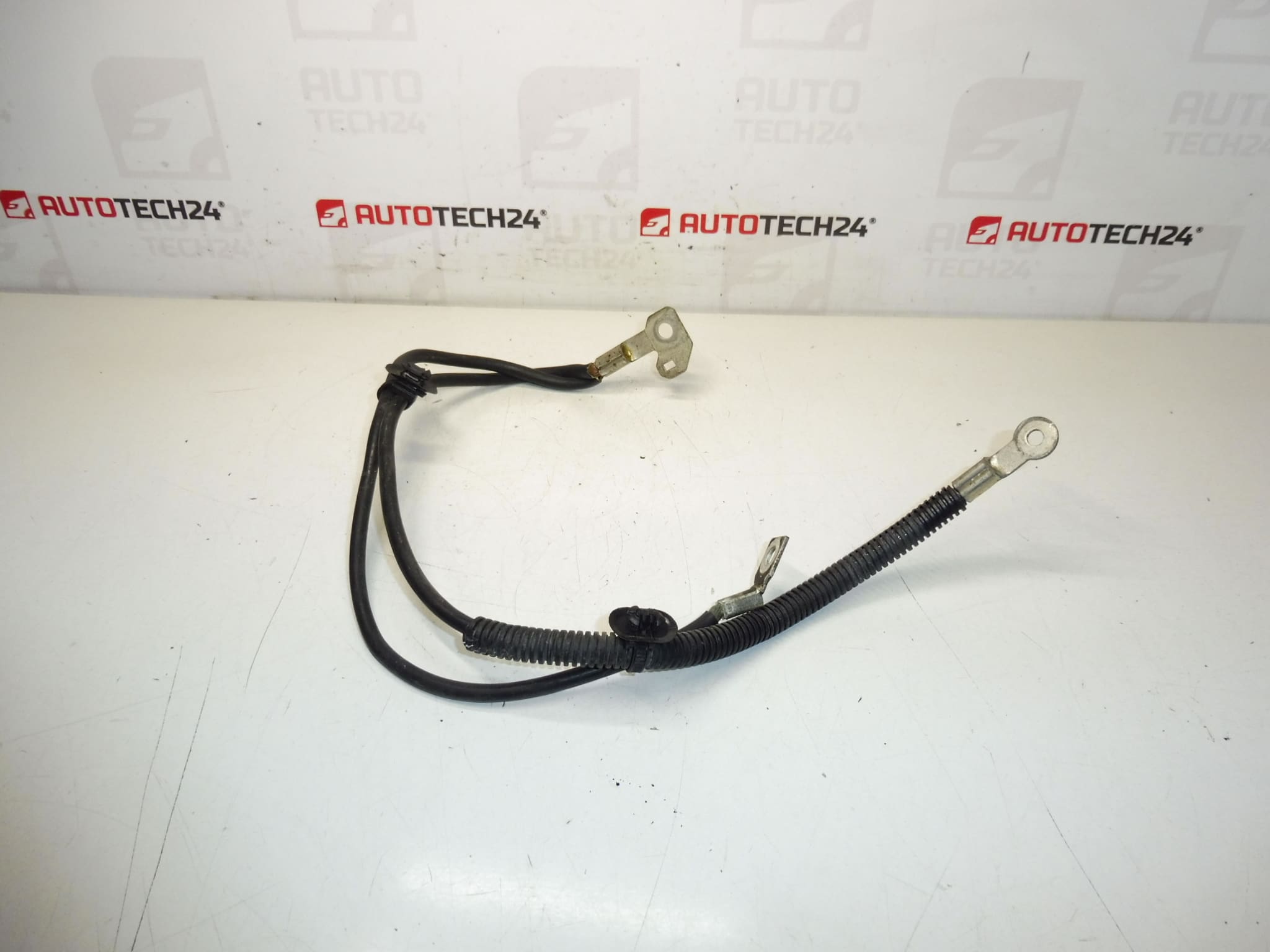

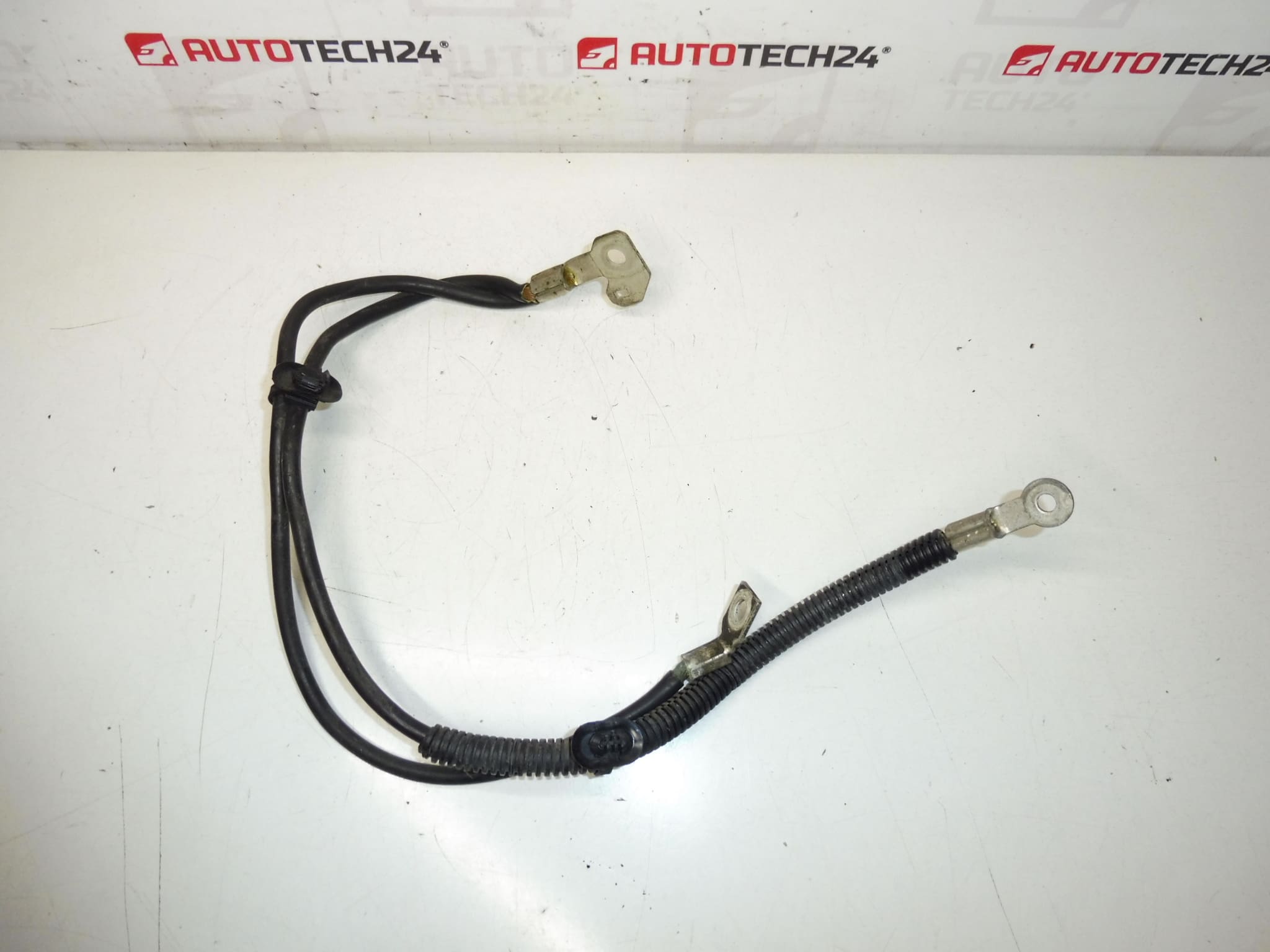

Wiązka silnika do ujemnego bieguna akumulatora do samochodów CITROEN i PEUGEOT
Bez modułu stanu naładowania akumulatora – można dokupić dodatkowo 6500KT
Opis części
Używana wiązka przewodów bez silnika przeznaczona jest do samochodów Citroën i Peugeot i stanowi ważną część instalacji elektrycznej pojazdu. Służy do połączenia bieguna ujemnego akumulatora z pozostałymi elementami instalacji elektrycznej i ma zasadniczy wpływ na prawidłowe funkcjonowanie rozruchu, ładowania oraz ogólną stabilność obwodów elektrycznych.
Część jest dostarczana bez modułu poziomu naładowania akumulatora; zgodnie z dokumentami część tę można dokupić dodatkowo pod kodem 6500KT. Zaletą dla mechaników samochodowych i majsterkowiczów jest to, że produkt jest często identyfikowany według numeru seryjnego, co ułatwia wybór odpowiedniego elementu podczas naprawy lub wymiany uszkodzonej wiązki przewodów.
Informacje techniczne
- Producent: Stellantis Citroën Peugeot
- Model: Citroen C4 II
- Inne numery: 9676811780, 9802871580, 5638PN, 6500KT
Kody produktów
Kody produktów: 9676811780, 9802871580, 5638PN
- Model: Citroen C4 II
Zalecenia dotyczące instalacji
Jeżeli dokumenty nie zawierają dokładnych szczegółów montażu dla konkretnego projektu samochodu, ogólnie i typowo dla tego typu części elektrycznych obowiązuje poniższa procedura. Dokładne kroki mogą się różnić w zależności od konkretnego modelu i marki pojazdu.
1) Przed montażem
- Sprawdź, czy numery na części odpowiadają oryginalnie zdemontowanej części.
- Porównaj długość wiązki przewodów, prowadzenie kabli, zakończenia, końcówki, złącza i punkty mocowania.
- Sprawdź stan izolacji, czy nie jest pęknięta, postrzępiona lub uszkodzona termicznie.
- Upewnij się, że jednostka poziomu naładowania akumulatora nie jest dołączona do części, jeśli wymaga tego naprawa.
2) Niezbędne narzędzia i materiały
- Podstawowy zestaw narzędzi ręcznych
- Narzędzie do odłączania akumulatora i zdejmowania osłon
- Środek czyszczący do styków elektrycznych
- Szmatka lub miękka szczoteczka
- Rękawice ochronne i odpowiednie oświetlenie miejsca pracy
3) Procedura montażu krok po kroku
- Wyłącz zapłon i zabezpiecz pojazd przed ruchem.
- Odłącz akumulator, zazwyczaj zaczynając od odłączenia odpowiedniego zacisku zgodnie z bezpieczną procedurą serwisową.
- W razie potrzeby uzyskaj dostęp do oryginalnego pakietu, zdejmując pokrywy lub inne przeszkadzające części.
- Dokładnie udokumentowaj oryginalne poprowadzenie kabli, położenie uchwytów i połączenie złączy.
- Odłącz starą wiązkę przewodów od punktów połączeń i zwolnij ją ze wszystkich wsporników i uchwytów.
- Sprawdź powierzchnie stykowe i, jeśli to konieczne, oczyść je z utleniania, brudu i tłuszczu.
- Umieść nową wiązkę przewodów na tej samej trasie co oryginalną część i upewnij się, że jest ona prawidłowo poprowadzona z dala od możliwego ścierania lub naprężeń termicznych.
- Połącz poszczególne końce wiązki, upewniając się, że połączenia są dobrze dopasowane i nie są poddawane naprężeniom mechanicznym.
- Zamocuj wiązkę we wszystkich oryginalnych mocowaniach, aby nie poluzowała się ani nie wibrowała.
- Jeśli zamontowany jest również powiązany element do pomiaru stanu akumulatora, należy zastosować rozwiązanie odpowiednie dla danej konstrukcji samochodu.
- Podłącz ponownie akumulator.
- Po montażu wykonaj podstawową kontrolę układu elektrycznego.
-
4) Kontrole po montażu i jazda próbna/weryfikacja działania
- Upewnij się, że wiązka nigdzie nie ociera, nie jest napięta i nie dotyka nieodpowiednich części.
- Sprawdź, czy samochód prawidłowo reaguje po podłączeniu akumulatora.
- Monitoruj stabilność funkcji elektrycznych pojazdu i możliwe przerwy w dostawie prądu.
- Po krótkiej jeździe próbnej lub kontroli działania ponownie sprawdź wizualnie dopasowanie uprzęży.
5) Najczęstsze błędy montażowe + jak ich uniknąć
- Wymiana części ze względu na podobny wygląd — zawsze porównuj numery produktów i projekty złączy.
- Nieprawidłowe okablowanie – poprowadź wiązkę w taki sam sposób jak oryginał i użyj wszystkich wsporników.
- Źle wyczyszczone styki – brudne lub utlenione połączenia mogą powodować awarie elektryczne.
- Naprężenie mechaniczne linki – po montażu wiązka musi mieć naturalne położenie, bez nadmiernego naprężenia.
- Pominięcie sprawdzenia brakującego modułu stanu naładowania akumulatora – przed montażem sprawdź, czy część 6500KT jest również potrzebna do naprawy.
Powody uszkodzenia części
- Długotrwałe naprężenie termiczne w komorze silnika
- Utlenianie i korozja styków na skutek wilgoci
- Uszkodzenia mechaniczne okablowania spowodowane wibracjami, ścieraniem lub niewłaściwą obsługą
- Przeciążenie układu elektrycznego lub zły styk w punktach połączeń
- Uszkodzenia powstałe podczas poprzedniego demontażu, naprawy lub ingerencji w instalację elektryczną
