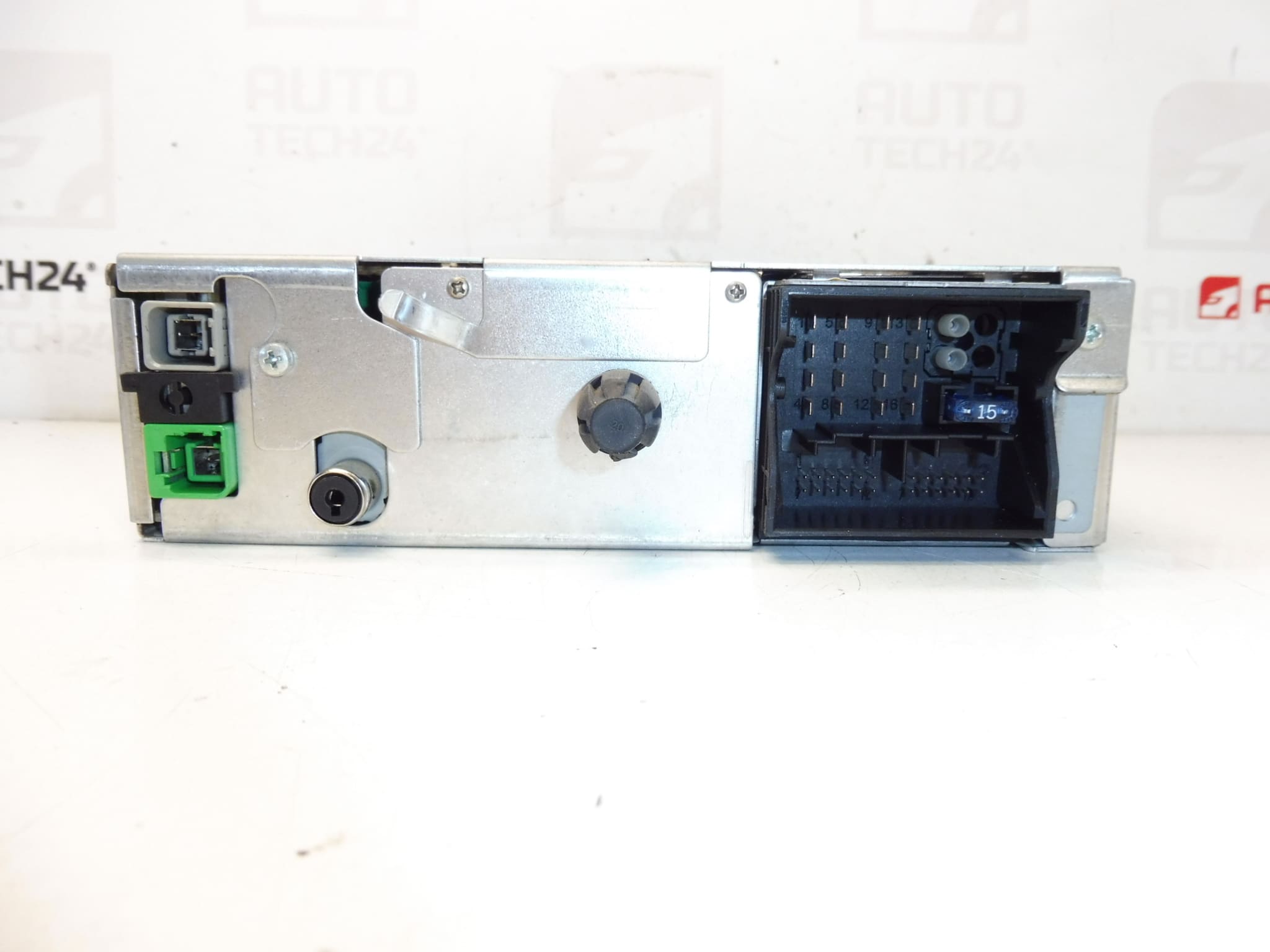

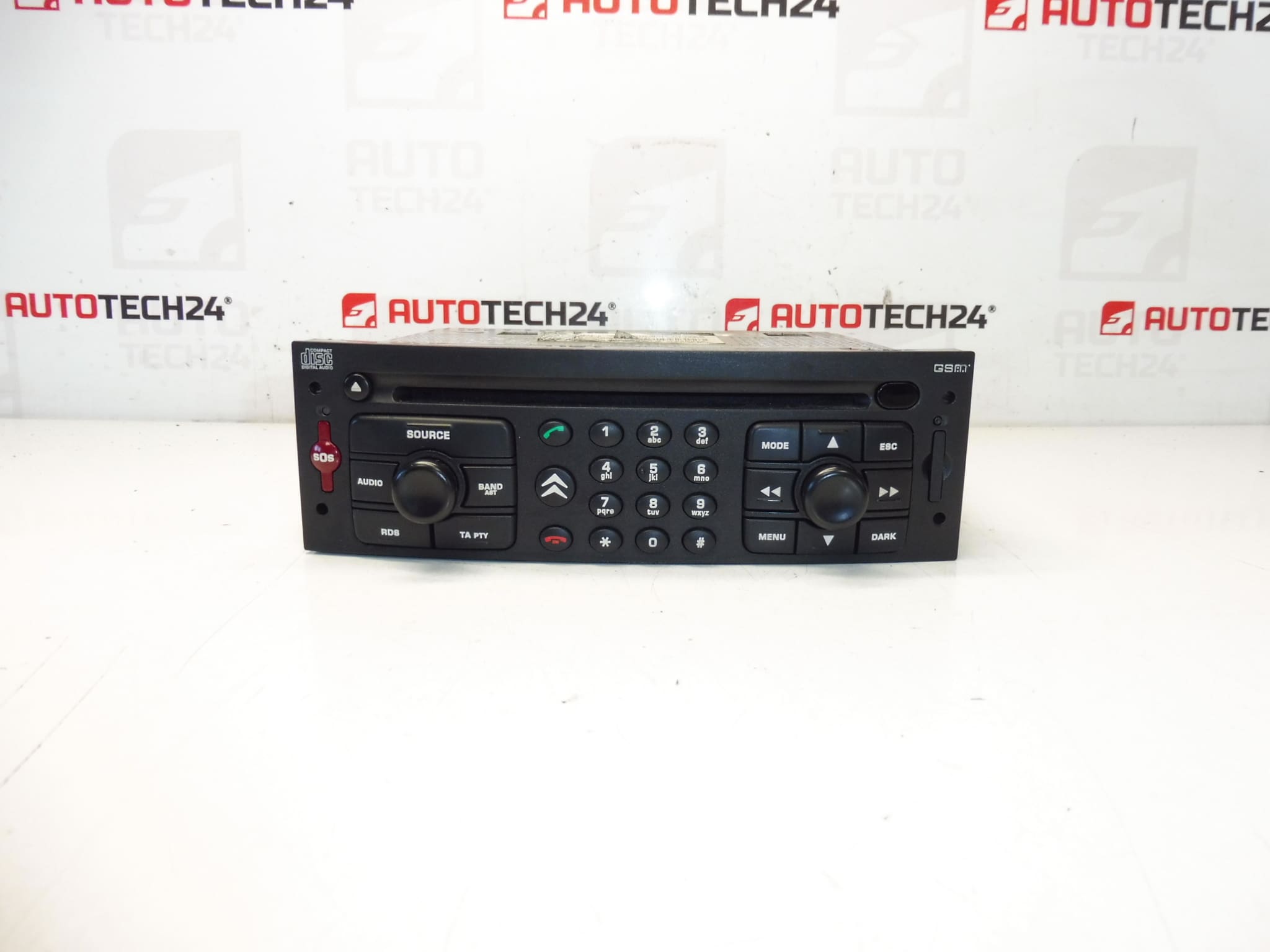

Radio Magneti Marelli RT3-N3 14956410XT 6574F1

Opis

Radio samochodowe z nawigacją CD i GSM RT3-N3-02 do samochodów Citroën i Peugeot
Pochodzi z CITROENA C8 2003, ewentualnie C5 i PEUGEOT 807
Radio należy dodać do samochodu poprzez diagnostykę
Przetestowany i w pełni funkcjonalny

Opis części

Używane radio samochodowe Magneti Marelli RT3-N3 to oryginalna część elektroniczna przeznaczona do samochodów Citroën i Peugeot. Jest to jednostka z napędem CD, nawigacją GSM i oznaczeniem RT3-N3-02, która jest szczególnie poszukiwana pod numerami produktów 14956410XT i 6574F1.

Część pochodzi z Citroëna C8 2003, z dokumentów wynika również możliwość zastosowania w Citroënie C5 i Peugeocie 807. Radio zostało przetestowane i jest w pełni funkcjonalne, co docenią zarówno profesjonalne warsztaty samochodowe, jak i mechanicy domowi poszukujący oryginalnej części zamiennej bez zbędnych kompromisów.

Przy tego typu urządzeniu należy liczyć się z tym, że po montażu konieczne jest podłączenie go do samochodu z diagnostyką. Dlatego ten model jest odpowiedni głównie dla nabywców, którzy wiedzą, czego szukają zgodnie z oznaczeniem części i chcą zachować oryginalne wyposażenie pojazdu.

Informacje techniczne

Producent: Magneti Marelli

Model: RT3-N3-02

Inne numery: 14956410XT, 6574F1, NFP

Kody produktów

Kody produktów: 14956410XT, 6574F1

• Citroën C5
• Citroën C8
• Peugeota 807

Zalecenia dotyczące instalacji

W przypadku tego radia samochodowego konieczne jest dodanie go do samochodu poprzez diagnostykę. Poniższa procedura stanowi zatem połączenie danych z dokumentów i ogólnej praktyki stosowanej zazwyczaj przy wymianie oryginalnego radia samochodowego/zespołu multimedialnego w samochodach tej kategorii. Dokładne kroki mogą się różnić w zależności od konkretnego modelu samochodu.

1) Przed montażem

• Sprawdź, czy oznaczenie RT3-N3-02 i numery produktów 14956410XT / 6574F1 odpowiadają starej części.
• Porównaj złącza, mocowania, panel przedni i ogólny stan urządzenia ze starym radiem samochodowym.
• Sprawdź, czy nie ma uszkodzeń wyświetlacza, przycisków, styków złączy ani części mechanicznych obudowy.
• Przed samą pracą wskazane jest przygotowanie niezbędnego sprzętu diagnostycznego do późniejszego przeniesienia urządzenia do samochodu.

2) Niezbędne narzędzia i materiały

• Podstawowy zestaw narzędzi ręcznych
• Plastikowy podważacz do demontażu panelu
• Odpowiednie narzędzia do demontażu radia samochodowego
• Czysta ściereczka do czyszczenia złączy i okolic zespołu
• Diagnostyka zgodna z pojazdami w przypadku przesyłania do radia

3) Procedura montażu krok po kroku

1. Wyłącz zapłon i odłącz akumulator przed rozpoczęciem pracy, jeśli odpowiada to normalnej procedurze serwisowej pojazdu.
2. Ostrożnie zdemontuj otaczające elementy ozdobne, aby nie uszkodzić plastikowych części wnętrza.
3. Wymontuj oryginalne radio samochodowe za pomocą odpowiednich narzędzi lub kluczy do demontażu.
4. Odłącz wszystkie złącza oraz wszelkie anteny i przewody danych od starego urządzenia.
5. Porównaj starą i nową część obok siebie, szczególnie pod względem etykiety, złączy i projektu.
6. W przypadku zabrudzenia delikatnie wyczyść złącza i sprawdź, czy nie są poluzowane lub uszkodzone mechanicznie.
7. Podłącz złącza do używanego radia samochodowego RT3-N3 i sprawdź, czy są prawidłowo osadzone, bez nadmiernej siły.
8. Włóż urządzenie do pozycji montażowej i przed ostatecznym zamocowaniem sprawdź, czy okablowanie nie jest w żadnym miejscu uciskane.
9. Wykonaj podstawowe okablowanie i przywróć zasilanie pojazdu w zwykły sposób.
10. Użyj diagnostyki, aby włączyć radio w samochodzie zgodnie z opisem w dokumentach.
11. Po pomyślnym przypisaniu sprawdź włączenie urządzenia, reakcję przycisków, wyjście dźwięku, napęd CD i dostępność funkcji nawigacji, jeśli są używane w samochodzie.
12. Po sprawdzeniu działania zamontuj elementy wykończenia wnętrza.
• 4) Kontrole pomontażowe i weryfikacja testów funkcjonalnych
  • Sprawdź, czy radio włącza się prawidłowo i nie wyświetla błędów po podłączeniu do samochodu.
  • Sprawdź działanie elementów sterujących, odtwarzanie płyt CD i podstawową reakcję systemu.
  • Jeśli w samochodzie używane są funkcje nawigacji lub GSM, sprawdź ich dostępność w zależności od wyposażenia pojazdu.
  • Słuchaj, aby sprawdzić, czy dźwięk jest czysty, bez przerw, zakłóceń i przerywanego zasilania.
  • Sprawdź, czy urządzenie jest stabilnie osadzone w desce rozdzielczej i nie wibruje.

  5) Najczęstsze błędy montażowe + jak ich uniknąć

  • Wymiana części ze względu na podobny wygląd – zawsze porównuj dokładne kody i oznaczenia jednostek.
  • Uszkodzenie złączy podczas podłączania – nigdy nie wciskaj złączy na siłę i przed montażem sprawdź ich orientację.
  • Niewystarczające okablowanie – przed włożeniem radia sprawdź, czy kable nie są przyciśnięte.
  • Pominięcie zadania diagnostycznego – w tej części zgodnie z dokumentami konieczne jest dołożenie radia do samochodu z diagnostyką.
  • Szybki montaż bez wstępnego testu – zawsze przed ostatecznym montażem deski rozdzielczej sprawdź podstawowe funkcje urządzenia.

  Powody uszkodzenia części

  • Zużycie elektroniki ze względu na wiek i długotrwałą eksploatację
  • Częste usuwanie i ponowny montaż, które mogą uszkodzić złącza lub panel przedni
  • Wahania napięcia w sieci pokładowej pojazdu
  • Wilgoć, kondensacja lub brud we wnętrzu
  • Uszkodzenia mechaniczne powstałe w wyniku nieostrożnego obchodzenia się lub demontażu
  • Zużycie napędu CD i przycisków sterujących w wyniku normalnego użytkowania
