Zespół silnika głównego 1.6 e-HDI Citroën Peugeot 9803029080

Opis

Zespół silnika głównego 1.6 e-HDI do samochodów Citroën i Peugeot

Opis części

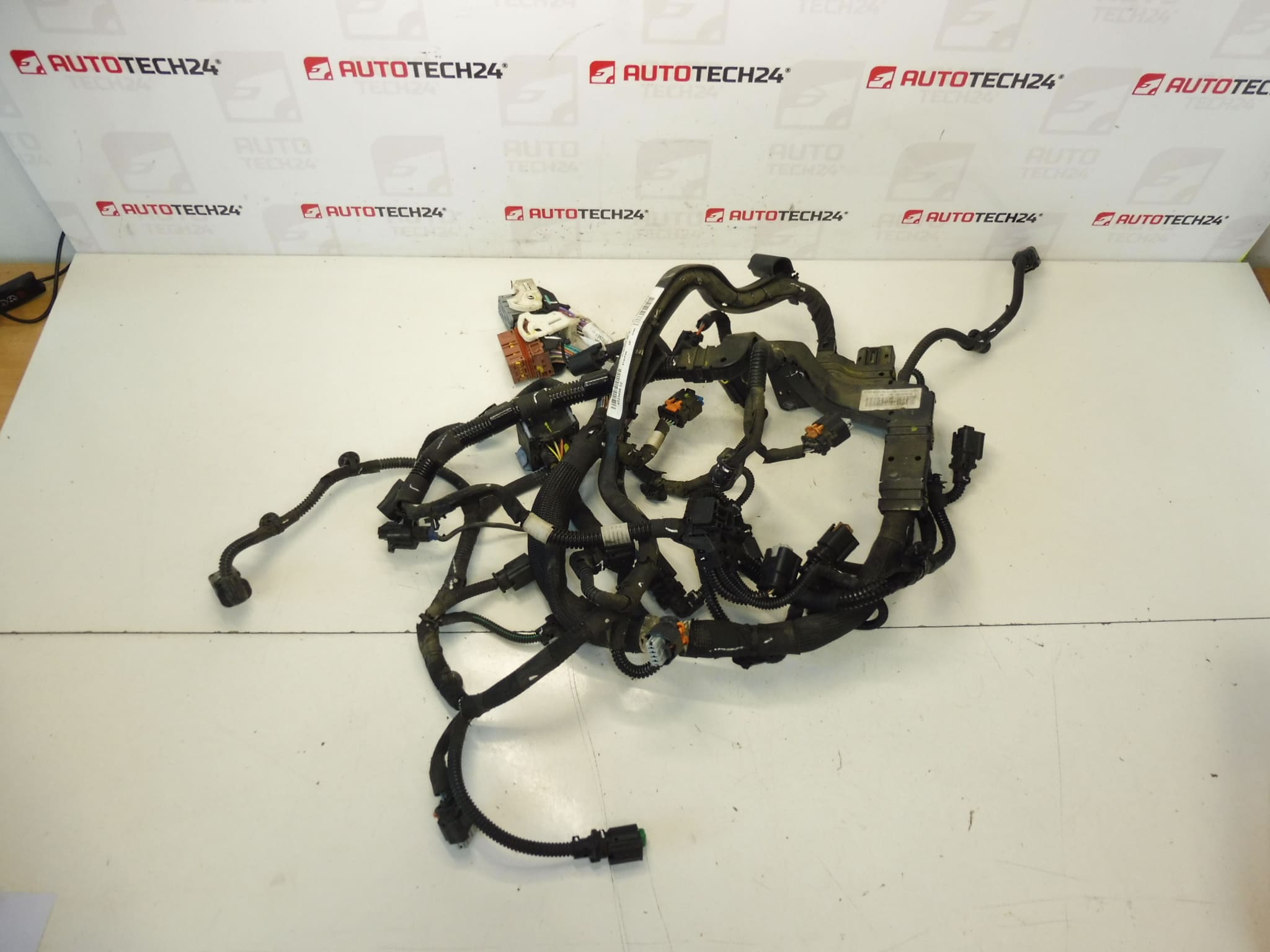

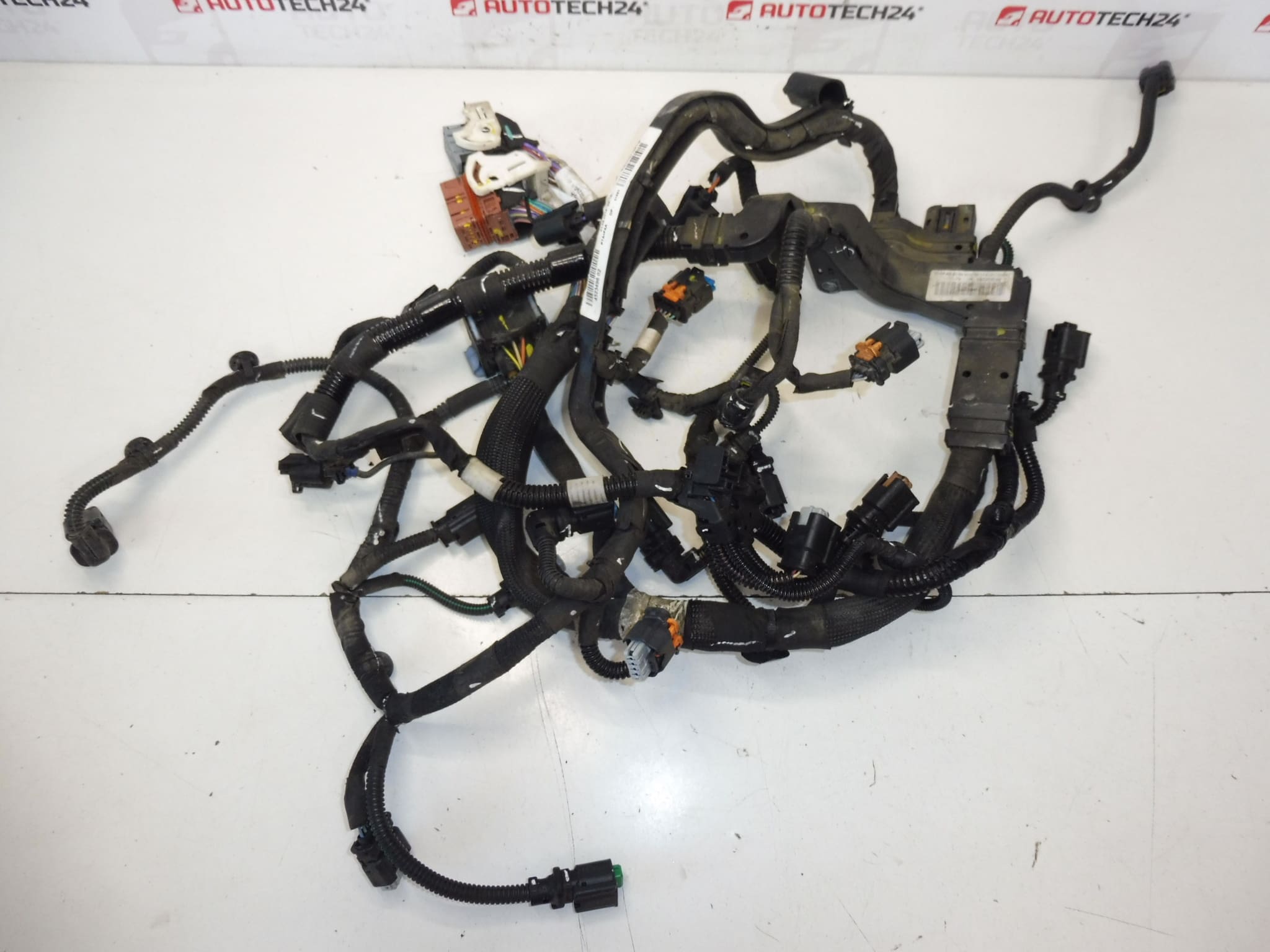

Ta główna wiązka przewodów silnika jest przeznaczona do samochodów Citroën i Peugeot i stanowi jeden z kluczowych elementów elektrycznych komory silnika. Wiązka kablowa łączy poszczególne elementy elektryczne silnika i zapewnia ich prawidłową komunikację oraz zasilanie. Główną zaletą używanej oryginalnej części jest zachowanie oryginalnej konstrukcji złączy, długości kabli i mocowania.

Często wyszukiwana jest część po numerze seryjnym, dlatego tutaj podajemy ważne oznaczenie 9803029080. Szczególnie nadaje się do napraw po uszkodzeniu oryginalnej instalacji elektrycznej, w przypadku usterek spowodowanych przerwanymi przewodami, rezystorami przejściowymi lub uszkodzonymi złączami.

Informacje techniczne

• Producent: Stellantis Citroën Peugeot
• Model: Citroen C4 II, Citroën C4 PICASSO, DS4, PEUGEOT 3008 I, Peugeot 308, PEUGEOT 5008 I
• Inne numery: 9803029080

Kody produktów

Kody produktów: 9803029080

• Citroen C4 II
• Citroën C4 PICASSO
• DS4
• PEUGEOT 3008 I
• Peugeota 308
• PEUGEOT 5008 I

Zalecenia dotyczące instalacji

Ta część to wiązka przewodów silnika. Dokładne etapy demontażu i montażu mogą się różnić w zależności od konkretnego modelu i marki samochodu, dlatego poniżej znajduje się ogólna procedura zwykle mająca zastosowanie do tego typu części.

1) Przed montażem

• Porównaj używaną uprząż ze starą pod względem kształtu, rozgałęzień, rodzaju łączników, długości poszczególnych odgałęzień i sposobu mocowania.
• Sprawdź, czy nie ma uszkodzonej izolacji przewodów, przepalonych bezpieczników w złączu, wygiętych styków lub oznak przegrzania.
• Sprawdź, czy w pakiecie nie brakuje wsporników, tulei lub osłon ochronnych, jeśli były one częścią oryginalnego projektu.
• Odłącz akumulator przed rozpoczęciem pracy, aby uniknąć zwarcia lub uszkodzenia elementów elektrycznych.

2) Niezbędne narzędzia i materiały

• zestaw popularnych narzędzi ręcznych
• plastikowy podważacz do delikatnego luzowania osłon i uchwytów
• latarka lub oświetlenie warsztatowe
• środek do czyszczenia styków elektrycznych
• rękawice ochronne
• paski zaciskowe lub zwykły materiał mocujący, jeśli konieczne jest przywrócenie oryginalnego prowadzenia uprzęży

3) Procedura montażu krok po kroku

1. Odłącz akumulator i poczekaj, aż instalacja elektryczna zostanie całkowicie odłączona.
2. Udostępnij oryginalny wolumin, usuwając osłony lub części uniemożliwiające bezpieczny demontaż.
3. Odłączaj wszystkie stare złącza wiązki przewodów jedno po drugim, najlepiej zwracając uwagę na oryginalne okablowanie i kolejność połączeń.
4. Zwolnij wszystkie uchwyty, zaciski, uchwyty i przelotki ochronne, przez które prowadzony jest pakiet.
5. Ostrożnie zdejmij oryginalną wiązkę przewodów, nie ciągnąc na siłę, aby uniknąć uszkodzenia otaczających złączy lub części plastikowych.
6. Porównaj starą i nową wiązkę obok siebie i sprawdź kompatybilność złączy, odgałęzień i ogólnego okablowania.
7. Włóż zużytą wiązkę do samochodu i poprowadź ją tą samą trasą, co część oryginalna, aby uniknąć kontaktu z częściami ruchomymi lub narażonymi na działanie ciepła.
8. Stopniowo mocuj wiązkę we wszystkich uchwytach i przelotkach, tak aby nigdzie nie zwisała luźno ani nie była naprężona.
9. Podłącz poszczególne złącza do odpowiednich odpowiedników i sprawdź, czy są całkowicie podłączone.
10. Jeśli styki są zabrudzone, przed podłączeniem należy je dokładnie oczyścić odpowiednim środkiem do połączeń elektrycznych.
11. Po podłączeniu sprawdź, czy żadna część okablowania nie jest skręcona, przyciśnięta lub poprowadzona przez ostre krawędzie.
12. Załóż ponownie wszystkie pokrywy i części, które zostały usunięte w celu uzyskania dostępu.
• 4) Kontrole po montażu i jazda próbna/weryfikacja działania
  • Podłącz akumulator i przeprowadź podstawową kontrolę funkcji elektrycznych związanych z silnikiem.
  • Sprawdź, czy po uruchomieniu nie występują nieprawidłowości w pracy silnika lub awarie w obwodach elektrycznych.
  • Sprawdź wiązkę przewodów przy pracującym silniku, aby upewnić się, że nie dotyka ona części, które wibrują lub nagrzewają się.
  • Po krótkiej jeździe próbnej sprawdź ponownie dopasowanie uprzęży i wytrzymałość złączy.

  5) Najczęstsze błędy montażowe + jak ich uniknąć

  • Wymiana złączy – zaznacz wszystko przed rozłączeniem i porównaj połączenia krok po kroku podczas montażu.
  • Niewystarczające wsparcie wiązki przewodów — zawsze umieszczaj okablowanie we wszystkich oryginalnych wspornikach i mocowaniach.
  • Uszkodzenie izolacji podczas przenoszenia – nie należy przenosić wiązki na siłę ani nie ciągnąć jej po ostrych krawędziach.
  • Zanieczyszczone lub poluzowane styki – przed podłączeniem sprawdź złącza, w razie potrzeby je wyczyść i zawsze sprawdzaj ich pełne bezpieczeństwo.

  Powody uszkodzenia części

  • długotrwałe obciążenie termiczne w komorze silnika
  • mechaniczne tarcie okablowania o otaczające części lub ostre krawędzie
  • uszkodzenie izolacji spowodowane wiekiem i wibracjami
  • wilgoć, utlenienie i zanieczyszczenie złączy
  • nieprofesjonalna ingerencja w instalację elektryczną lub dodatkowe modyfikacje
  • zaciśnięcie objętości podczas poprzedniej naprawy
  • lokalne przegrzanie lub zwarcie w jakiejś części obwodu elektrycznego
