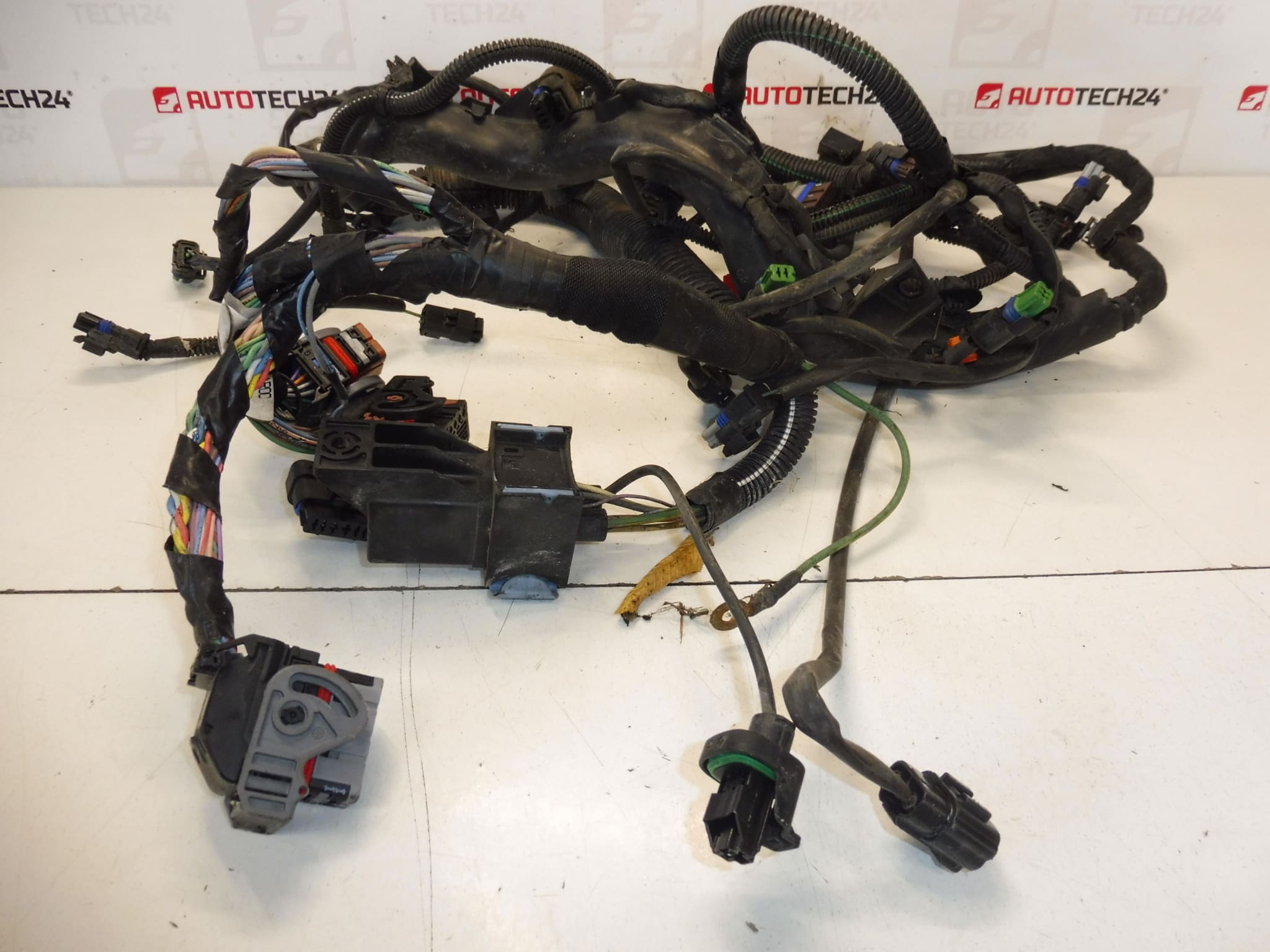

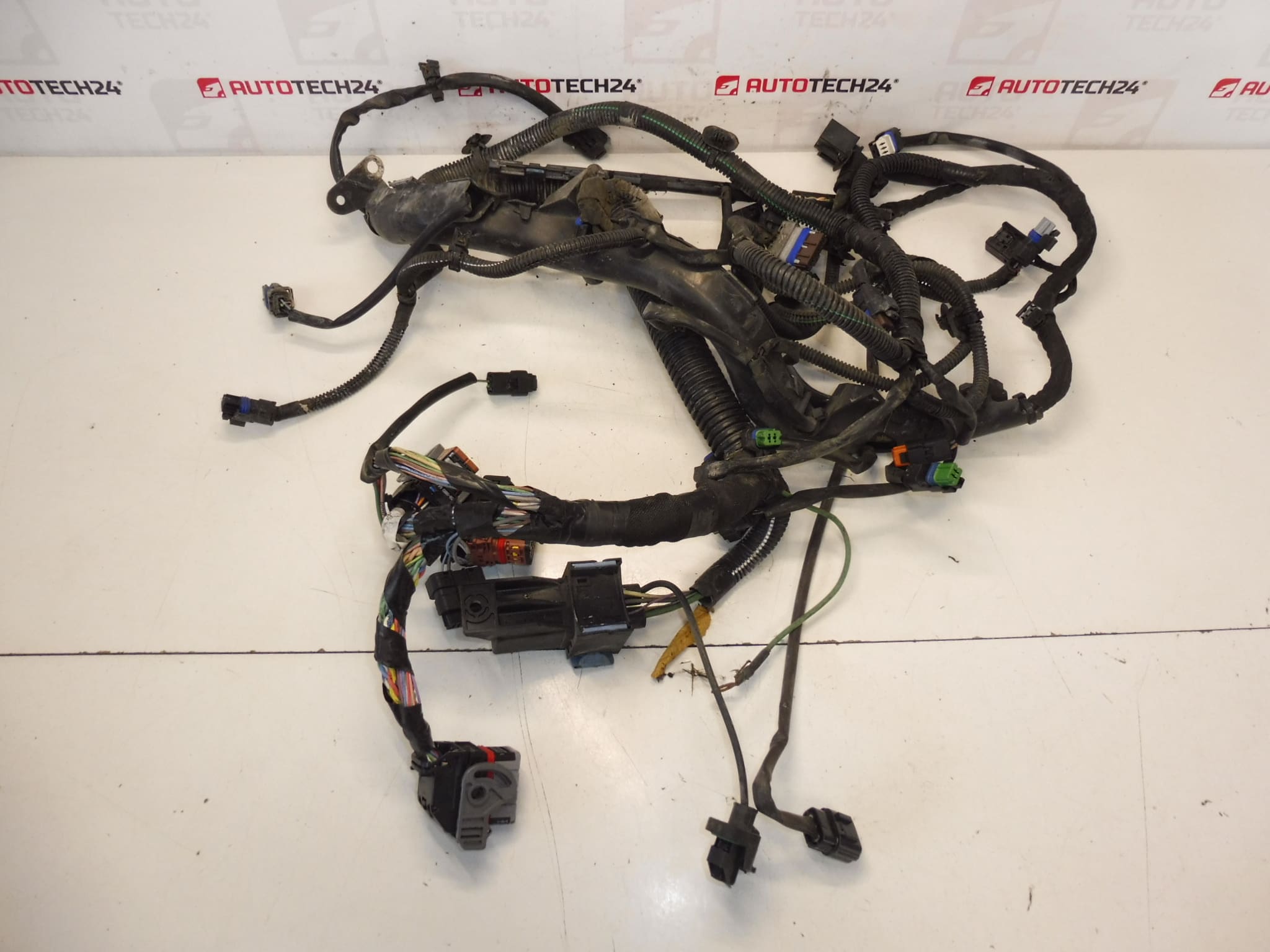

Wiązka Citroën Peugeot 2.0HDI RHJ 9684608680 6569RY

Opis

Kompletny zespół silnika do samochodów CITROEN i PEUGEOT z silnikami 2.0 HDI
Pochodzi z Citroena C4 Picasso 2.0 HDI RHJ

Opis części

Ta wiązka silnika jest przeznaczona do samochodów Citroën i Peugeot i stanowi ważną część okablowania silnika. Służy do łączenia poszczególnych elementów elektrycznych w komorze silnika oraz do przesyłania sygnałów i mocy pomiędzy czujnikami, elementami wykonawczymi i innymi częściami układu.

Jest to używana, oryginalna część, która często jest wyszukiwana także po numerze produkcyjnym. Dla mechaników samochodowych i fachowców zajmujących się naprawami domowymi zaletą jest możliwość wymiany uszkodzonej oryginalnej wiązki przewodów na odpowiednią, oryginalną część bez konieczności nieprofesjonalnej ingerencji w okablowanie.

Wiązka silnika jest zwykle rozwiązaniem szczególnie w przypadkach, gdy pojawiają się usterki spowodowane przerwanymi przewodami, uszkodzoną izolacją, niesprawnymi złączami lub wcześniejszymi nieprofesjonalnymi naprawami instalacji elektrycznej.

Informacje techniczne

• Producent: Stellantis Citroën Peugeot
• Model: Citroën C4 Picasso 2.0 HDI RHJ
• Inne numery: 9684608680, 6569RY, NFP

Kody produktów

• Kody produktów: 9684608680, 6569RY
• Nazwa modelu z etykiet/tła: Citroën C4 PICASSO

Zalecenia dotyczące instalacji

Zazwyczaj/typowo podczas wymiany wiązki przewodów silnika należy postępować ostrożnie, systematycznie i ze szczególnym naciskiem na prawidłowe poprowadzenie przewodów. Dokładne kroki mogą się różnić w zależności od konkretnego modelu i marki samochodu.

1) Przed montażem

• Dokładnie porównaj używaną wiązkę ze starą, szczególnie długość odgałęzienia, typ złączy, liczbę zaczepów, montaż i okablowanie.
• Sprawdź stan izolacji, czy nie jest spęczniała, zużyta, uszkodzona lub połatana.
• Sprawdź złącza pod kątem pęknięć, luzów, utlenienia lub zanieczyszczeń.
• Przed demontażem oryginalnej wiązki zaleca się wykonanie zdjęcia przebiegu przewodów i lokalizacji poszczególnych złączy.
• Odłącz akumulator i dopiero wtedy przystąp do demontażu okablowania.

2) Niezbędne narzędzia i materiały

• Wspólny zestaw narzędzi ręcznych
• Wkrętaki i narzędzia do delikatnego luzowania plastikowych uchwytów
• Środek czyszczący do złączy elektrycznych
• Oświetlenie robocze
• Rękawice ochronne
• Retraktory lub klipsy, jeśli konieczna jest wymiana uszkodzonego oryginalnego mocowania

3) Procedura montażu krok po kroku

1. Odłącz akumulator i zabezpiecz pojazd przed samoistnym przemieszczeniem.
2. Uzyskaj dostęp do oryginalnej wiązki przewodów silnika zgodnie z układem konkretnego samochodu.
3. Krok po kroku odłączaj poszczególne złącza starej wiązki przewodów i na bieżąco zaznaczaj ich położenie, jeśli wymaga tego sytuacja.
4. Zwolnij wszystkie wsporniki, zaciski i punkty mocowania, które prowadzą i mocują wiązkę.
5. Ostrożnie usuń oryginalny pakiet, aby nie uszkodzić otaczających go złączy, węży lub części plastikowych.
6. Porównaj stary i nowy pakiet obok siebie i sprawdź, czy złącza, rozgałęzienia i routing pasują do siebie.
7. Umieść zużyty pakiet w samochodzie tą samą trasą, co oryginalną część.
8. Podłącz poszczególne złącza jeden po drugim i sprawdź, czy są prawidłowo osadzone i zabezpieczone.
9. Zamocuj wiązkę we wszystkich wspornikach i punktach prowadzących tak, aby nie była rozciągnięta, skręcona ani nie stykała się z obszarami, w których może wystąpić ścieranie.
10. Sprawdź, czy okablowanie nie jest przyciśnięte i nie koliduje z częściami ruchomymi lub narażonymi na działanie ciepła.
11. Po zakończeniu okablowania podłącz ponownie akumulator.
12. Przeprowadź podstawową kontrolę funkcji związanych z pakietami pod kątem oznak słabego kontaktu lub przerw.
• 4) Kontrole po montażu i jazda próbna/weryfikacja działania
  • Sprawdź, czy wszystkie złącza są dobrze dokręcone i odpowiednio zabezpieczone.
  • Sprawdź, czy okablowanie nie ociera się nigdzie o ostre krawędzie i nie jest nadmiernie rozciągnięte.
  • Po uruchomieniu samochodu monitoruj stabilność funkcji elektrycznych związanych z silnikiem.
  • Po krótkiej jeździe próbnej sprawdź ponownie wizualnie siedzisko uprzęży i wszelkie oznaki ruchu lub tarcia.

  5) Najczęstsze błędy montażowe + jak ich uniknąć

  • Zamiana złączy – zaznacz lub sfotografuj wszystko przed odłączeniem.
  • Nieprawidłowe okablowanie — postępuj zgodnie z oryginalną trasą i oryginalnymi punktami mocowania.
  • Niewystarczająco zabezpieczone złącza – po podłączeniu lekko sprawdź, czy złącza są prawidłowo zamocowane.
  • Montaż bez sprawdzania stanu używanej części – przed montażem zawsze sprawdź izolację, złącza i uszkodzenia mechaniczne.

  Powody uszkodzenia części

  • Naprężenie termiczne w komorze silnika, które stopniowo pogarsza stan izolacji przewodnika.
  • Wibracje silnika prowadzące do zmęczenia kabla lub poluzowania mocowania.
  • Ocieranie się o otaczające części z powodu złego poprowadzenia lub brakujących klipsów.
  • Wilgoć i utlenianie złączy, które pogarszają przewodność i niezawodność połączenia.
  • Nieprawidłowe wcześniejsze naprawy, takie jak regulacja przewodów, nieprawidłowe łączenie lub uszkodzenie złączy podczas demontażu.
  • Uszkodzenia mechaniczne podczas prac serwisowych wokół silnika.
