Wiązka silnika Citroën Peugeot 2.0 16V RFJ 9658495380 6558ZA

Opis

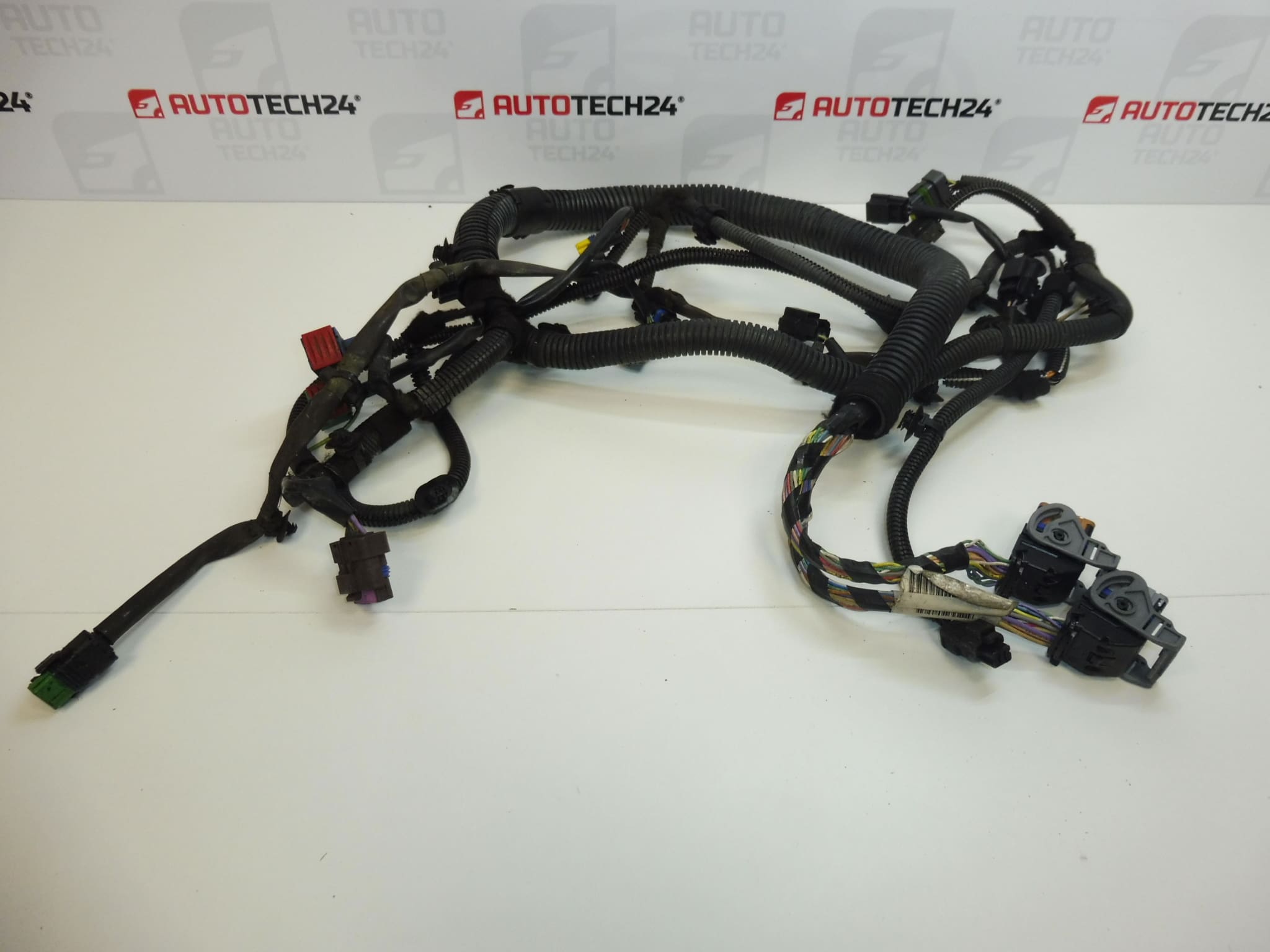

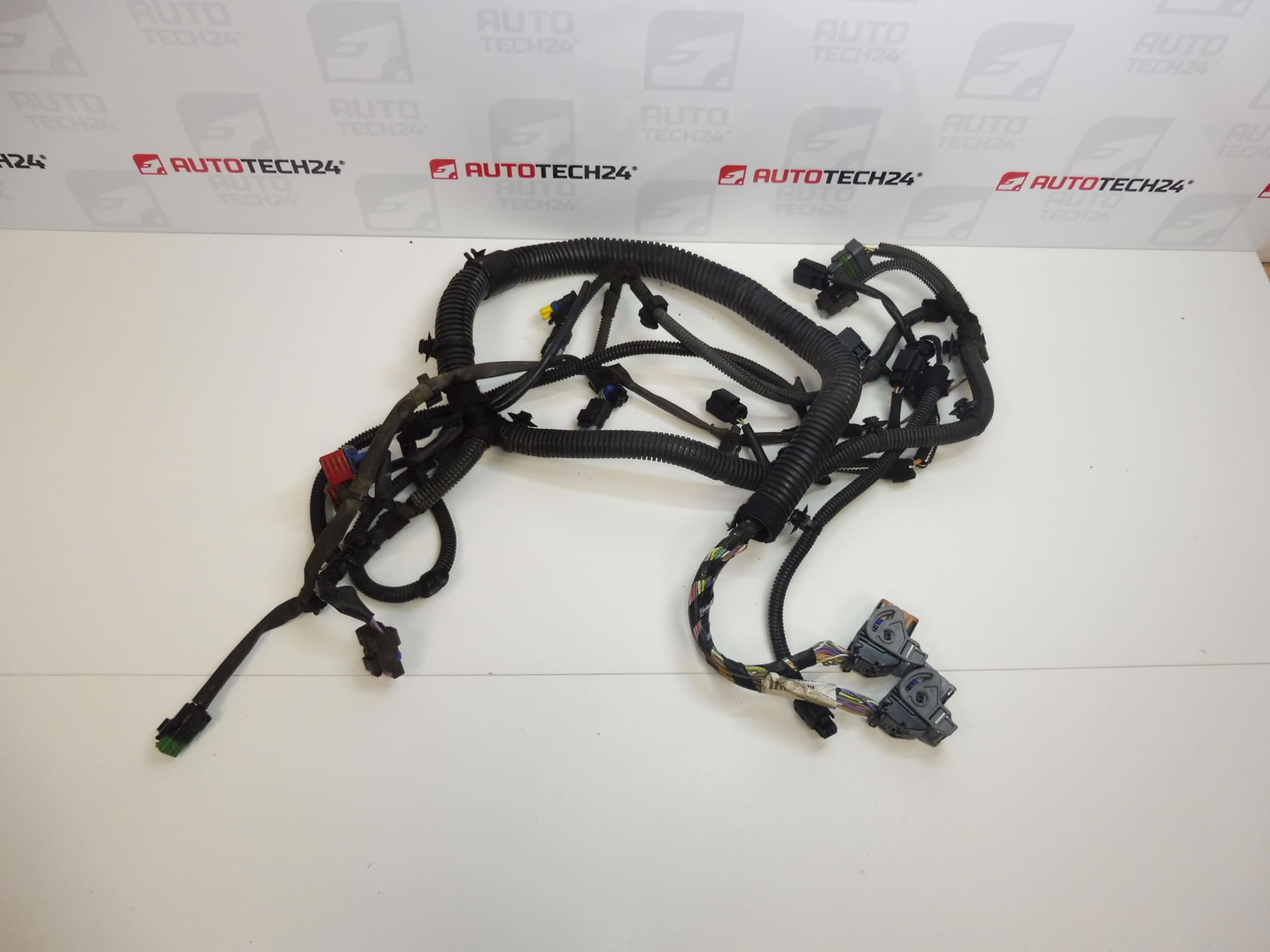

Wiązka silnika Citroën Peugeot 2.0 16V RFJ
Pochodzi z PEUGEOT 307 CC z 2005 roku

Opis części

Używana wiązka przewodów silnika Citroën Peugeot 2.0 16V RFJ o oznaczeniach 9658495380 i 6558ZA służy do elektrycznego połączenia elementów silnika oraz przesyłania zasilania i sygnałów. Jest odpowiednim wyborem podczas naprawy uszkodzonej instalacji elektrycznej silnika, jeśli jej wykonanie odpowiada oryginalnej wiązce.

Część pochodzi z samochodu PEUGEOT 307 CC z 2005 roku. Przy wyborze należy kierować się nie tylko oznaczeniem silnika, ale przede wszystkim numerami produktu, układem odgałęzień i wykonaniem złączy. Wymiana wiązki na odpowiednią może być praktyczniejszym rozwiązaniem niż wielokrotne, miejscowe naprawy rozlegle uszkodzonego okablowania.

Informacje techniczne

• Producent: w materiałach podano Stellantis / CITROEN PEUGEOT; producent samej wiązki nie został podany.
• Model: Citroën C4, Peugeot 206, Peugeot 307 – oznaczenia przejęte z etykiet produktu.
• Pochodzenie części: PEUGEOT 307 CC, rok 2005.
• Silnik: 2.0 16V RFJ.
• Typ części: wiązka przewodów silnika.
• Stan: używana część samochodowa.
• Pozostałe numery: nie podano.
• Dodatkowe oznaczenie z materiałów: NFP.

Podane modele nie stanowią potwierdzenia, że wiązka ma identyczne wykonanie we wszystkich ich wariantach. Decydujące znaczenie ma zgodność oznaczeń i konstrukcji z wymienianą częścią.

Kody produktów

• Kody produktów: 9658495380, 6558ZA.

Oba oznaczenia można wykorzystać podczas wyszukiwania wiązki silnika i porównywania jej z oryginalnym okablowaniem. Należy również porównać złącza, ich obsadzenie i przebieg poszczególnych odgałęzień.

Zalecenia dotyczące montażu

Ogólne zasady dotyczące tego typu części: wymiana wiązki silnika wymaga starannego oznaczenia połączeń i zachowania prawidłowego przebiegu okablowania. Poniższa procedura ma charakter ogólny; dokładne czynności demontażowe, dostęp do złączy oraz sposób odłączania i podłączania akumulatora zależą od konkretnego modelu i wersji samochodu. Należy postępować zgodnie z dokumentacją serwisową producenta.

1) Przed montażem

• Porównaj numery produktu, liczbę i kształt złączy, ich mechaniczne kodowanie, obsadzenie styków, długość odgałęzień i punkty mocowania.
• Sprawdź izolację, osłony ochronne, elementy blokujące i styki. Zwróć uwagę na pęknięcia, przetarcia, korozję, ślady przegrzania i nieprofesjonalne ingerencje.
• Sprawdź przyczynę uszkodzenia oryginalnego okablowania. Niewyeliminowane zwarcie, wyciek płynu lub nieprawidłowe poprowadzenie przewodów mogą uszkodzić również wiązkę zamienną.
• Zrób zdjęcia oryginalnego przebiegu okablowania i oznacz połączenia przed ich rozłączeniem.

2) Potrzebne narzędzia i materiały

• Standardowe narzędzia ręczne odpowiednie do elementów mocujących w danym samochodzie.
• Odpowiednie narzędzia do bezpiecznego zwalniania blokad złączy i zacisków.
• Etykiety do opisywania, latarka i w razie potrzeby środki odpowiednie do czyszczenia styków elektrycznych.
• Multimetr i ewentualnie urządzenie diagnostyczne do późniejszego sprawdzenia funkcji elektrycznych.

3) Montaż krok po kroku

1. Zabezpiecz samochód, wyłącz zapłon i poczekaj, aż silnik ostygnie.
2. Zgodnie z procedurą producenta poczekaj, aż elektronika zakończy pracę, i odłącz akumulator.
3. Uzyskaj dostęp do okablowania, demontując wyłącznie niezbędne osłony i elementy, zgodnie z dokumentacją serwisową.
4. Udokumentuj przebieg wiązki, położenie zacisków i połączenia poszczególnych odgałęzień. Podobne złącza oznacz w sposób pozwalający je odróżnić.
5. Po kolei zwolnij blokady i rozłącz złącza. Chwytaj za ich obudowy, nie ciągnij za przewody i nie używaj siły, aby pokonać opór.
6. Zwolnij zaciski i ewentualne pozostałe mocowania wiązki. Ostrożnie wyjmij oryginalne okablowanie, nie uszkadzając sąsiednich elementów.
7. Ułóż obie wiązki obok siebie i ponownie porównaj ich wykonanie. W razie stwierdzenia różnic przerwij montaż i ustal, co one oznaczają.
8. Poprowadź wiązkę zamienną pierwotną trasą. Zachowaj odstęp od gorących, ruchomych i ostrych elementów oraz pozostaw odpowiedni luz umożliwiający ruch silnika.
9. Podłącz odpowiednie złącza, sprawdź zablokowanie ich zabezpieczeń i umocuj wszystkie odgałęzienia w przeznaczonych do tego uchwytach. Okablowanie nie może być napięte ani przyciśnięte.
10. Sprawdź, czy wszystkie połączenia są wykonane, zamontuj zdemontowane elementy, a akumulator podłącz zgodnie z procedurą określoną przez producenta.

4) Kontrola po montażu i sprawdzenie działania

Przed uruchomieniem silnika sprawdź przebieg całej wiązki i wszystkie dostępne połączenia. Po włączeniu zapłonu zwróć uwagę na ewentualne nieprawidłowe objawy. Jeśli wszystko jest w porządku, uruchom silnik i sprawdź jego pracę; w razie potrzeby przeprowadź diagnostykę. W przypadku zapachu przegrzanej izolacji, dymu lub nierównej pracy przerwij sprawdzanie i ustal przyczynę. Krótką jazdę próbną wykonaj dopiero po pomyślnym sprawdzeniu samochodu na postoju. Następnie ponownie sprawdź mocowanie okablowania.

5) Najczęstsze błędy podczas montażu i sposoby, by ich uniknąć

• Zamiana podobnych złączy: korzystaj ze zdjęć i oznaczeń połączeń, nie polegaj wyłącznie na ich wyglądzie.
• Niedopięte blokady: sprawdź, czy każde złącze jest prawidłowo osadzone i zablokowane.
• Przyciśnięte lub napięte przewody: przed zamontowaniem osłon sprawdź wszystkie odgałęzienia i ich swobodę.
• Pominięte zaciski: przywróć prawidłowe mocowanie, aby okablowanie nie ocierało się i nie poruszało w niewłaściwych miejscach.
• Niewyeliminowana pierwotna usterka: przed uruchomieniem samochodu usuń przyczynę uszkodzenia, a nie tylko jego skutki.

Przyczyny uszkodzeń części

W przypadku wiązek przewodów silnika do częstych przyczyn uszkodzeń zalicza się ogólnie poniższe czynniki. Nie jest to opis usterek stwierdzonych w tym konkretnym egzemplarzu.

• Wysoka temperatura i starzenie się izolacji, które mogą powodować jej twardnienie i pękanie.
• Drgania i przetarcia wskutek poluzowanych zacisków lub nieprawidłowego poprowadzenia okablowania.
• Wilgoć i zanieczyszczenie złączy, sprzyjające korozji i pogarszające kontakt elektryczny.
• Wycieki płynów eksploatacyjnych, które mogą uszkadzać materiały ochronne i uszczelnienia złączy.
• Zwarcie lub przeciążenie prowadzące do przegrzewania przewodów i styków.
• Nieprofesjonalne naprawy i nieostrożny demontaż, na przykład ciągnięcie za przewody, uszkodzenie blokad lub zastosowanie niewłaściwych połączeń.
• Uszkodzenia spowodowane przez gryzonie, zwłaszcza przegryziona izolacja i przerwane przewody.
