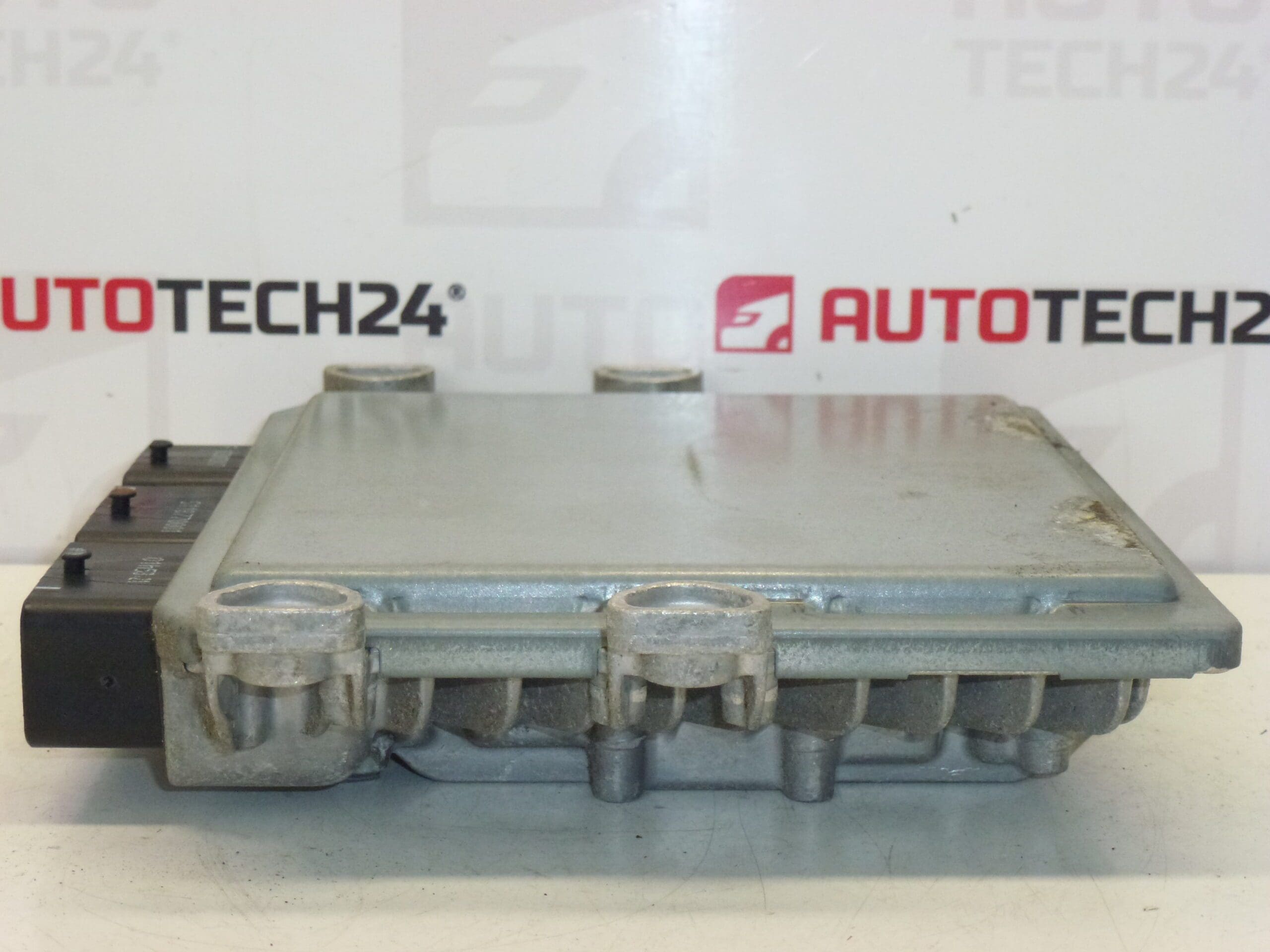

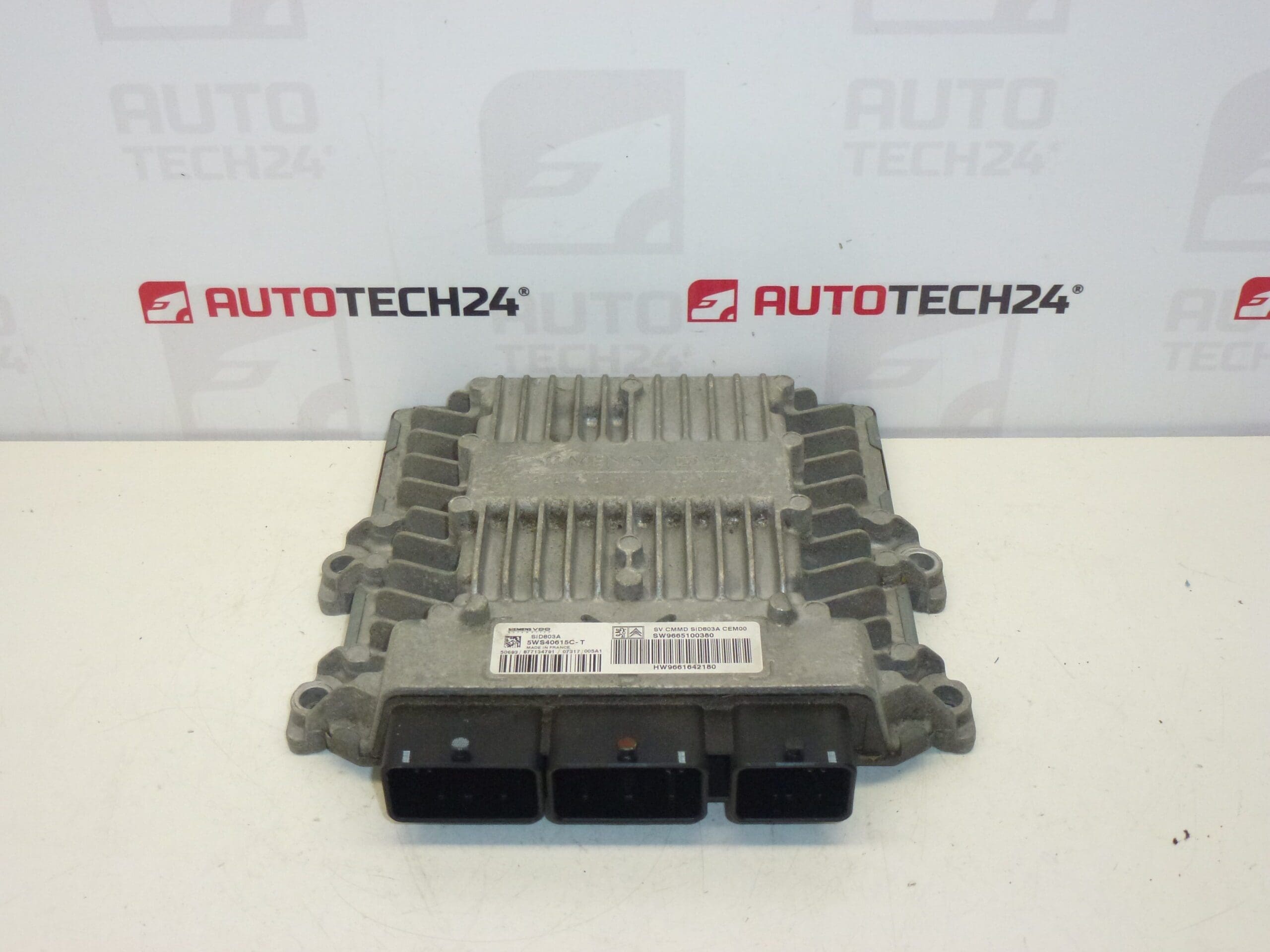

Sterownik Siemens VDO SID803A 5WS40615C-T 9661642180

Opis

Sterownik wtrysku Continental SIEMENS SID 803A
Pochodzi z CITROENA C4 GRAND PICASSO

2008

Opis części

Ta sterownik wtrysku to oryginalna używana część samochodowa przeznaczona do samochodów Citroën i Peugeot w ramach koncernu Stellantis. Jest to jednostka Siemens VDO / Continental SID803A, którą często wyszukiwa się po numerach seryjnych i kodach na etykiecie. Dla mechaników samochodowych i osób zajmujących się naprawami domowymi dokładna identyfikacja urządzenia jest szczególnie ważna, ponieważ dopasowanie kodów ma kluczowe znaczenie podczas ich wymiany.

Część pochodzi z Citroëna C4 Grand Picasso i może być odpowiednim rozwiązaniem w przypadku awarii oryginalnego ECU, niestabilnej pracy silnika lub wymiany uszkodzonej jednostki. W przypadku używanych sterowników najważniejsze jest porównanie wszystkich oznaczeń na części oryginalnej i zamiennej.

Informacje techniczne

• Producent: Continental SIEMENS
• Model: SID 803A
• Inne numery: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480

Kody produktów

• Kody produktów: 5WS40615C-T, 9661642180, 9665100380, 1943JK, 1943JL, 1677622480
• Nazwy modeli: Citroën C4 PICASSO, Citroën C4 GRAND PICASSO

Zalecenia dotyczące instalacji

Ten element to jednostka sterująca wtryskiem. Dokładna procedura wymiany może się różnić w zależności od pojazdu, ale poniżej znajduje się bezpieczna i praktyczna procedura zwykle stosowana w przypadku tego typu części.

1) Przed montażem

• Sprawdź, czy wszystkie numery i oznaczenia na jednostce oryginalnej i zamiennej są zgodne.
• Porównaj złącza, ich liczbę, kształt i ogólny wygląd urządzenia.
• Sprawdź używaną część pod kątem uszkodzonych opakowań, złączy, szpilek, uchwytów lub śladów wilgoci.
• Przed demontażem oryginalnego urządzenia zaleca się sprawdzenie stanu okablowania i złączy, aby usterka nie została spowodowana przez inny element instalacji elektrycznej.

2) Niezbędne narzędzia i materiały

• Podstawowy zestaw narzędzi ręcznych
• Odpowiednie końcówki lub głowice w zależności od rodzaju mocowania
• Środek czyszczący do złączy elektrycznych
• Rękawice ochronne
• Sprzęt diagnostyczny do późniejszej regulacji lub kontroli działania

3) Procedura montażu krok po kroku

1. Wyłącz zapłon i pozostaw pojazd w trybie jałowym.
2. Odłącz akumulator zgodnie ze zwykłymi zasadami bezpiecznej pracy przy instalacji elektrycznej.
3. Dostęp do oryginalnej jednostki sterującej zgodnie z projektem pojazdu.
4. Ostrożnie odłącz wszystkie złącza elektryczne, nie podważając ani nie skręcając.
5. Odmontuj oryginalne urządzenie i wyjmij je z pojazdu.
6. Porównaj część starą i zamienną, uwzględniając wszystkie etykiety, złącza i punkty mocowania.
7. W razie potrzeby delikatnie wyczyść złącza i sprawdź, czy nie są utlenione lub uszkodzone mechanicznie.
8. Umieść jednostkę zamienną na miejscu i odpowiednio ją zabezpiecz.
9. Podłącz złącza tak, aby były całkowicie osadzone i odpowiednio zabezpieczone.
10. Podłącz ponownie akumulator.
11. Przeprowadź niezbędne czynności diagnostyczne w zależności od typu urządzenia i wyposażenia pojazdu.
12. Po instalacji sprawdź podstawowe działanie systemu i sprawdź, czy nie występują jakieś usterki.

• 4) Kontrole pomontażowe i jazda próbna/weryfikacja działania

  • Sprawdź, czy wszystkie złącza są prawidłowo zabezpieczone.
  • Sprawdź komunikację urządzenia za pomocą diagnostyki.
  • Monitoruj niestandardowe zachowanie podczas działania.
  • Po pomyślnym uruchomieniu należy przeprowadzić krótką weryfikację działania pojazdu w normalnej eksploatacji.
  • Po sprawdzeniu sprawdź ponownie, czy urządzenie jest dobrze osadzone i czy nie ma naprężeń w okablowaniu.

  5) Najczęstsze błędy montażowe + jak ich uniknąć

  • Zamiana jednostek w oparciu o niekompletne oznaczenie – zawsze porównuj wszystkie liczby na etykiecie.
  • Montaż z uszkodzonym złączem – przed podłączeniem sprawdź piny i zatrzaski złączy.
  • Podłączanie przy podłączonym akumulatorze – zawsze pracuj przy odłączonym akumulatorze.
  • Przeoczenie usterki w okablowaniu – jeśli przyczyną była usterka w instalacji elektrycznej, sama wymiana urządzenia nie rozwiąże problemu.
  • Niewystarczający montaż – urządzenie musi być prawidłowo osadzone i zabezpieczone przed wibracjami.

  Montaż i kodowanie — ważne
  – Urządzenie jest używane i „sparowane” z oryginalnym samochodem (VIN/PIN/kluczyki).
  – Opcje aktywacji:
  1) Klonowanie danych ze starego dysku (EEPROM/Flash) – po sklonowaniu dysk działa w trybie plug and play.
  2) Virginizacja i późniejsza inicjalizacja/telekodowanie poprzez DiagBox (ewentualnie online) + personalizacja kluczy.
  – Zalecane do wykonania przez specjalistę dysponującego sprzętem serwisowym PSA (DiagBox/Lexia/PP2000).
  – Zawsze odłączaj akumulator przed demontażem/montażem i postępuj zgodnie z procedurą producenta, aby uniknąć uszkodzenia urządzenia.

  Powody uszkodzenia części

  • Wahania napięcia w sieci pokładowej lub problemy z zasilaniem
  • Wilgoć, utlenienie złączy lub wnikanie brudu
  • Uszkodzenie okablowania, zwarcie lub rezystancja przejściowa w złączach
  • Naprężenia mechaniczne, wibracje lub nieprofesjonalna obsługa podczas demontażu
  • Uszkodzenia powstałe podczas uruchamiania, ładowania lub manipulacji przy instalacji elektrycznej pojazdu
