Opis
BSM L11-00 DELPHI dla Citroëna i Peugeota
Opis części

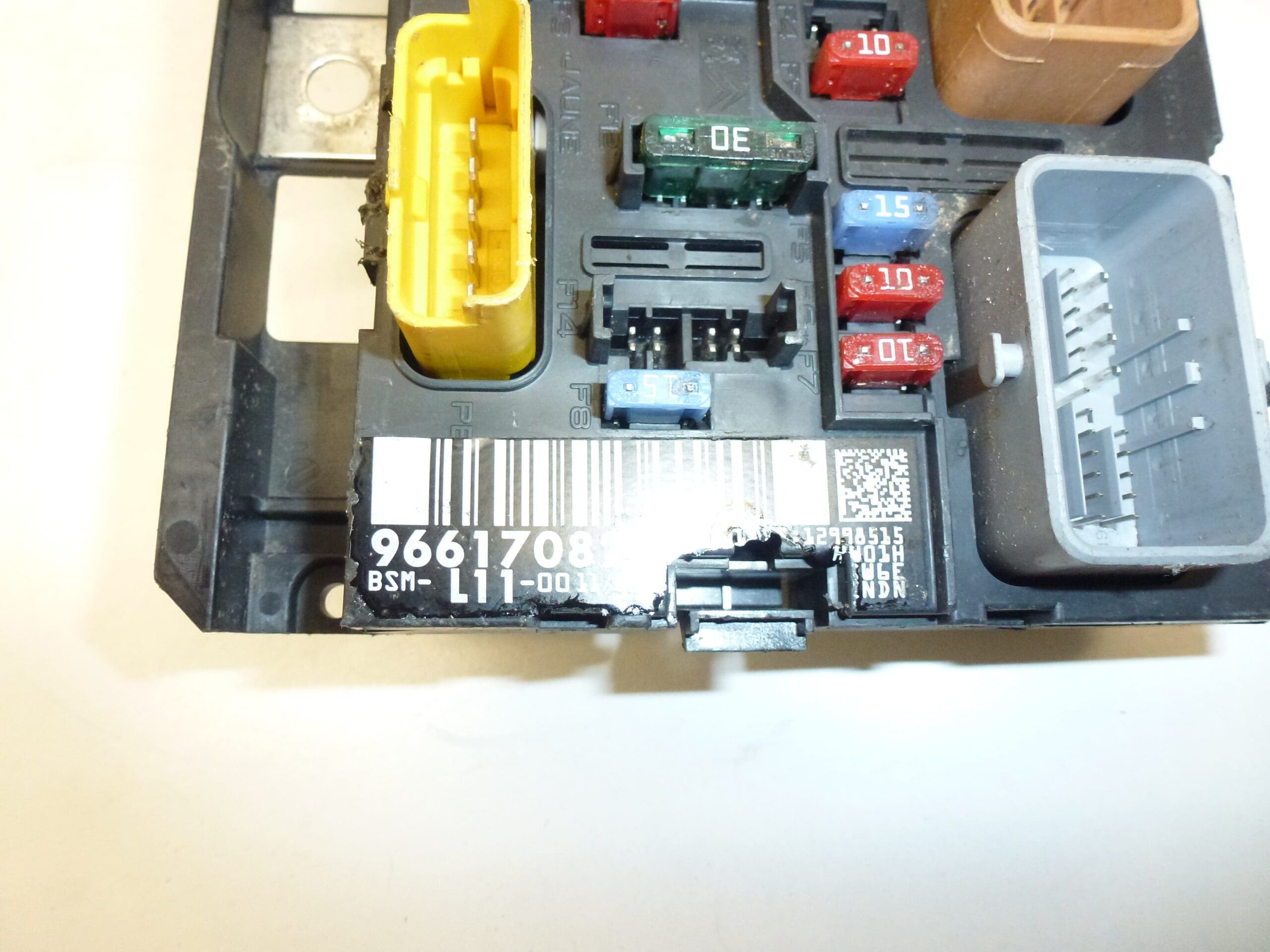

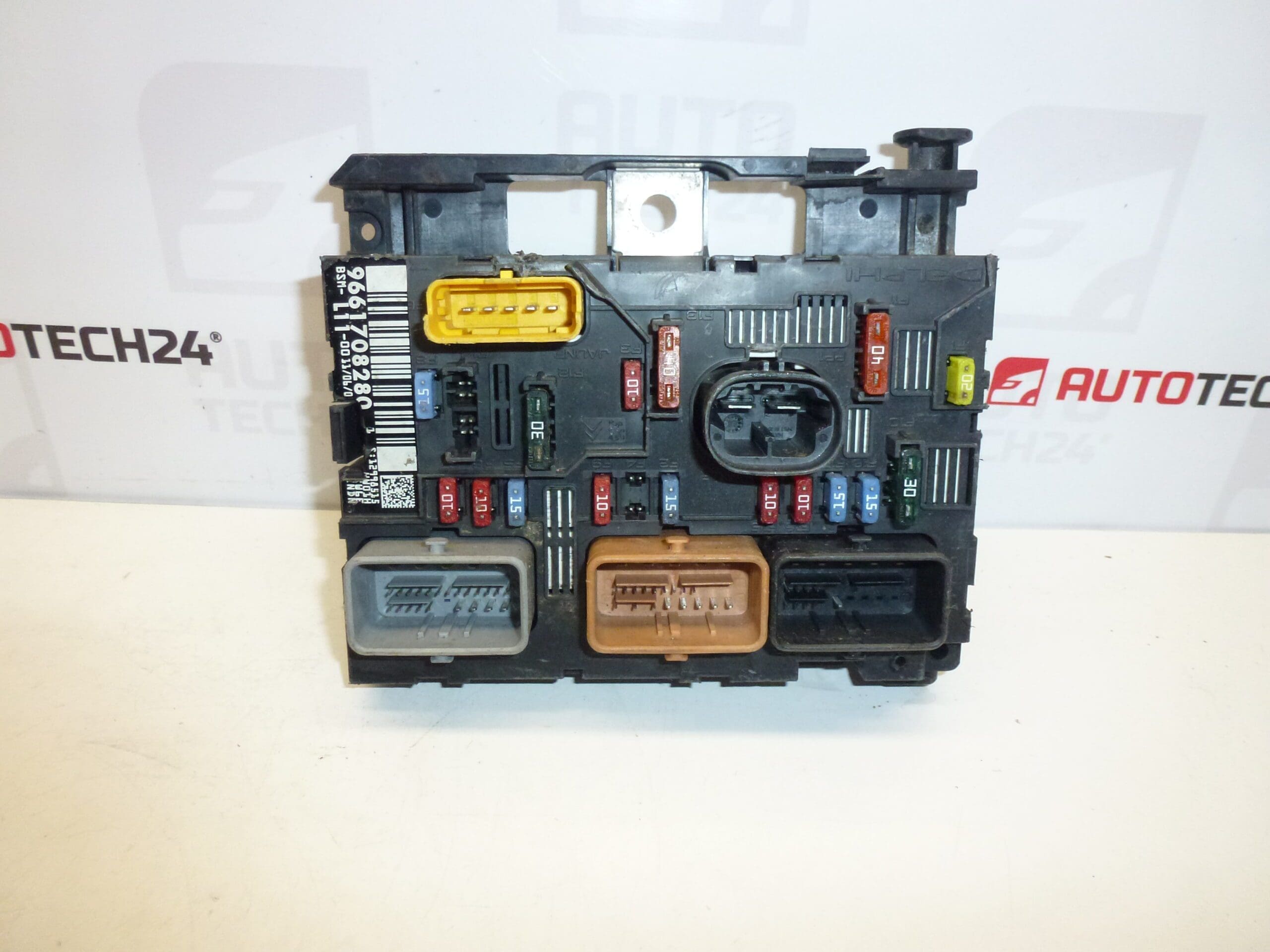

BSM L11-00 DELPHI 9661708280 to używany moduł elektryczny do samochodów Citroën i Peugeot. BSM z reguły pełni funkcję modułu bezpiecznikowo-przełącznikowego, który zapewnia rozdział mocy i przełączanie wybranych obwodów elektrycznych pojazdu. To nie jest jednostka BSI ani jednostka sterująca wtryskiem.
Dokumenty obejmują modele Peugeot 207 i Peugeot 307. Wybierając część zamienną, porównaj numer produktu, oznaczenie L11-00 i konstrukcję złączy z oryginalnym modułem. Sama nazwa modelu nie wystarczy, aby wybrać odpowiedni wariant. Używana oryginalna część może być opłacalnym rozwiązaniem naprawczym, jeśli diagnostyka potwierdziła wadę oryginalnego BSM.
Informacje techniczne
- Producent: DELPHI
- Model: Peugeot 207, Peugeot 307
- Typ części: BSM – moduł bezpieczników i przełączników
- Oznaczenie: L11-00
- Główny numer produktu: 9661708280
- Inne numery: 6500CK, 6500FH
- Pozostałe oznaczenia w dokumentach: NFP
- Stan: część używana
- Określone lata i silniki: nie określono
Kody produktów
Kody produktów: 9661708280, 6500CK, 6500FH.
Oznaczenie wariantu: BSM L11-00 DELPHI. Podane kody ułatwiają zlokalizowanie części; ich przypisanie do konkretnej konstrukcji samochodu należy oceniać łącznie z oznaczeniem oryginalnego modułu i dokumentacją serwisową.
Zalecenia dotyczące instalacji
Poniższa procedura ma charakter ogólny dotyczący wymiany modułu BSM. Dokładne czynności, dostęp do części oraz procedura odłączania i ponownego podłączania akumulatora zależą od konkretnego modelu i marki samochodu. Postępuj zgodnie z dokumentacją serwisową producenta.
1) Przed montażem
- Sprawdź za pomocą diagnostyki, czy przyczyną usterki rzeczywiście jest BSM, a nie bezpiecznik, okablowanie, wadliwe zasilanie, uziemienie lub podłączone urządzenie.
- Porównaj numery i oznaczenia obu modułów, kształt obudowy, sposób mocowania, liczbę złączy i ich mechaniczne kluczowanie.
- Sprawdź używaną część: sprawdź, czy nie ma pęknięć, uszkodzonych zatrzasków, wygiętych styków, korozji, śladów wilgoci i przegrzania.
- Sprawdź także złącza i okablowanie samochodu. Uszkodzony odpowiednik może powodować nieprawidłowe działanie nawet po wymianie modułu.
2) Niezbędne narzędzia i materiały
- Zwykłe narzędzia ręczne odpowiednie do mocowania części i zacisków akumulatora.
- Narzędzie do delikatnego zwalniania plastikowych zatrzasków, latarka i środki do oznaczania złączy.
- Multimetr i ewentualnie urządzenie diagnostyczne odpowiednie dla danego samochodu.
- Czysta, sucha ściereczka lub środek do czyszczenia styków elektrycznych.
3) Procedura montażu krok po kroku
- Zatrzymaj pojazd w bezpieczny sposób, zabezpiecz go przed przemieszczaniem się oraz wyłącz urządzenia elektryczne i zapłon.
- Pozwól elektronice przejść w stan uśpienia zgodnie z procedurą producenta. Następnie odłącz akumulator zgodnie z zaleceniami; nie odłączaj złączy BSM pod napięciem.
- Dostęp do modułu uzyskasz zgodnie z procedurą serwisową konkretnego samochodu. Poluzuj osłony i plastikowe uchwyty bez użycia siły.
- Zrób zdjęcie okablowania i oznacz złącza, aby uniknąć pomyłek podczas montażu.
- Zwolnij bezpieczniki złączy i odłącz złącza za ich korpusy. Nie ciągnij za przewody.
- Odepnij oryginalny moduł i ostrożnie go wyjmij.
- Sprawdź miejsce do przechowywania, złącza i przewody. Przed kontynuowaniem usuń przyczynę nieszczelności lub uszkodzenia okablowania.
- Porównaj ponownie oba moduły. Ocenić instalację bezpieczników zgodnie z dokumentacją konkretnego samochodu; nie ruszaj ich ani nie zmieniaj na ślepo ich wartości.
- Umieść zamienny moduł BSM w uchwycie i zamocuj go w zalecany sposób. Okablowanie nie może być rozciągane ani ściskane.
- Podłącz złącza i zamknij ich zabezpieczenie. Sprawdź pełne osadzenie bez stosowania nadmiernej siły.
- Załóż osłony ochronne, sprawdź okablowanie i podłącz akumulator zgodnie z procedurą producenta.
- Przeprowadzić zalecane przywrócenie działania układu elektrycznego i późniejszą kontrolę działania, ewentualnie diagnostykę.
-
4) Kontrole pomontażowe i jazda próbna/weryfikacja działania
Sprawdź uruchomienie i działanie obwodów elektrycznych związanych z pierwotną usterką. Sprawdź, czy nie ma przerw w dostawie prądu, nieprzyjemnych zapachów przegrzania lub nienormalnie gorących złączy. Jeśli dostępna jest diagnostyka, porównaj stan przed i po naprawie. Krótką jazdę próbną należy przeprowadzić dopiero po pomyślnej kontroli na miejscu, a następnie sprawdzić, czy pierwotna wada nie powróciła.
5) Najczęstsze błędy montażowe i jak ich uniknąć
- Wybierz tylko według modelu samochodu: porównaj także numery produktów, wariant modułu i konstrukcję złącza.
- Odłączanie pod napięciem: zawsze postępuj zgodnie z procedurą uśpienia elektroniki i odłączania akumulatora.
- Niedokończone złącza: sprawdź ich osadzenie i zabezpieczenie, a nie tylko wizualnie połączone położenie.
- Pozostawienie uszkodzonych przewodów lub styków: wyeliminuj powiązane usterki przed oddaniem modułu zamiennego do użytku.
- Nieprawidłowe bezpieczniki lub obejście bezpiecznika: używaj wyłącznie wyposażenia zalecanego dla konkretnego samochodu.
- Wilgoć i korozja – zakłócają styki i mogą powodować nieregularne przerwy w obwodach elektrycznych.
- Przejściowa rezystancja w złączach – luźne lub utlenione połączenia nagrzewają się i mogą uszkodzić styki i obudowę.
- Zwarcie lub przeciążenie podłączonego obwodu – wadliwe okablowanie lub urządzenie może obciążyć części przełączające i zasilające modułu.
- Nieprawidłowe ingerencje w instalację elektryczną – niewłaściwe zabezpieczenie, nieprofesjonalne modyfikacje lub niewłaściwa obsługa zasilacza zwiększają ryzyko jego uszkodzenia.
- Starzenie się i obciążenie termiczne – mogą stopniowo wpływać na połączenia wewnętrzne i elementy przełączające.
- Uszkodzenia mechaniczne podczas demontażu – mocne odłączenie złączy może spowodować uszkodzenie zatrzasków, styków lub korpusu modułu.
Powody uszkodzenia części
Ogólnie rzecz biorąc, w przypadku modułów BSM następujące czynniki mogą prowadzić do uszkodzenia: nie jest to opis wykrytego stanu tego egzemplarza:
