Opis

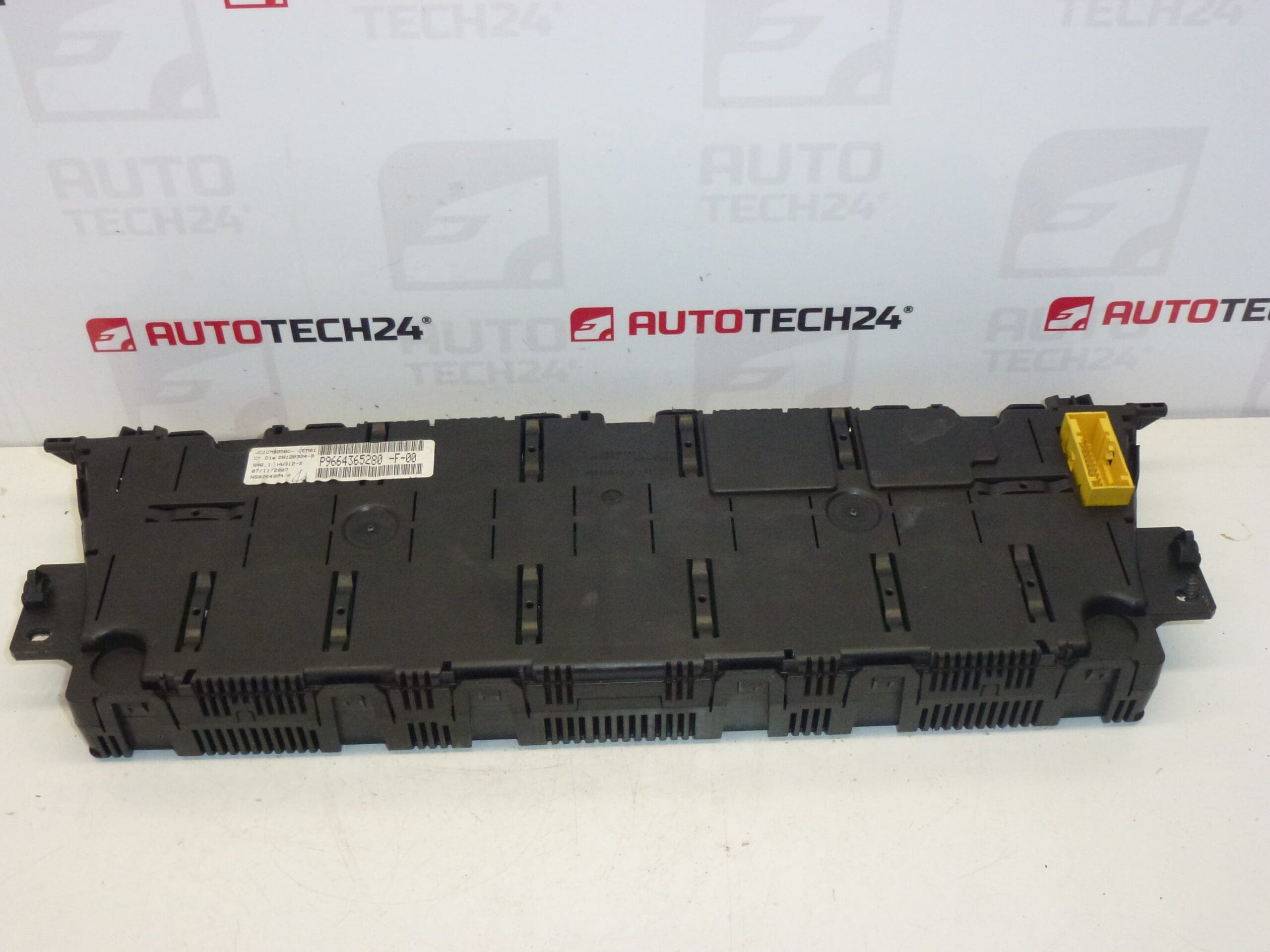

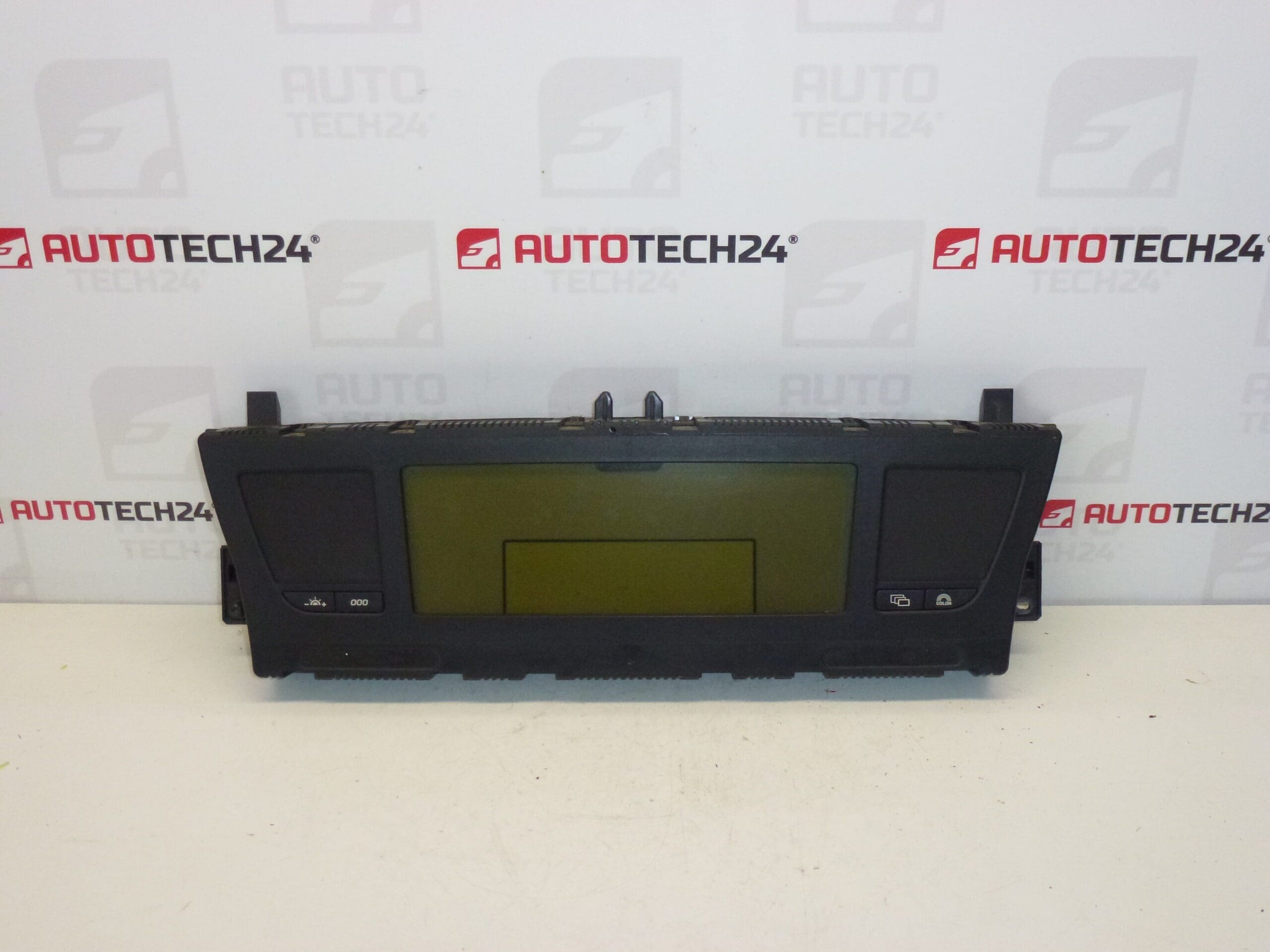

Prędkościomierz, zestaw wskaźników CITROEN C4 PICASSO I GRAND PICASSO do 2013 r.
Przebieg nieznany
Opis części
Używany prędkościomierz – zestaw wskaźników do Citroëna C4 Picasso I i Grand Picasso do 2013 roku jest przeznaczony jako część zamienna do wymiany oryginalnego zestawu wskaźników. Zestaw wskaźników wyświetla dane eksploatacyjne pojazdu i umożliwia kierowcy monitorowanie jego stanu podczas jazdy.
Przy wyborze zwróć uwagę przede wszystkim na oznaczenie 9664365280-F-00 i porównaj wykonanie z oryginalną częścią. W dokumentacji podano również numery 6103V3, 6103KV i 6103V4. Przebieg tego egzemplarza nie jest znany, dlatego przed podłączeniem warto również zwrócić uwagę na sposób zapisywania i synchronizacji przebiegu w pojeździe.
Informacje techniczne
- Producent: nie podano
- Model: Citroën C4 PICASSO; w opisie podano również C4 PICASSO I GRAND PICASSO do 2013 r.
- Typ części: prędkościomierz / zestaw wskaźników
- Stan: część używana
- Przebieg: nieznany
- Inne numery: 6103V3, 6103KV, 6103V4
Kody produktów
- Kody produktów: 9664365280-F-00, 6103V3, 6103KV, 6103V4
Porównaj pełne oznaczenie, łącznie z końcówką -F-00. Sama zgodność nazwy pojazdu nie zastępuje porównania numeru części, złączy i wykonania zestawu wskaźników.
Zalecenia dotyczące montażu
Poniższa procedura ma charakter ogólny i dotyczy wymiany zestawu wskaźników. Dokładny sposób demontażu, ewentualna konfiguracja oraz działanie licznika kilometrów zależą od konkretnego modelu i wersji pojazdu. Dokumentacja nie zawiera szczegółowej procedury montażu ani wymagań dotyczących kodowania tego egzemplarza.
1) Przed montażem
- Porównaj oznaczenia oryginalnego i zamiennego zestawu wskaźników, kształt obudowy, punkty mocowania, złącza i ich mechanizmy blokujące.
- Sprawdź obudowę, wyświetlacz, styki i mocowania używanej części. Poszukaj pęknięć, korozji, śladów wilgoci lub uszkodzonych pinów.
- Jeśli oryginalny zestaw wskaźników nadal działa, zapisz przebieg i zrób zdjęcie wyświetlacza przy włączonym zapłonie.
- Przed pierwszym podłączeniem sprawdź zasady synchronizacji przebiegu dla danej wersji pojazdu. W niektórych pojazdach może dojść do przejęcia wyższej zapisanej wartości przez zestaw wskaźników lub inny moduł elektroniczny. Przebieg oferowanego egzemplarza jest nieznany; nie podłączaj go tylko w celu sprawdzenia, jeśli nie znasz sposobu działania systemu.
2) Potrzebne narzędzia i materiały
- Standardowe narzędzia ręczne odpowiednie do zastosowanych elementów mocujących.
- Plastikowe narzędzie do podważania elementów tapicerki wnętrza oraz zabezpieczenie sąsiadujących powierzchni.
- Latarka i pojemnik na odłożone śruby oraz spinki.
- Odpowiednie urządzenie diagnostyczne, jeśli jest wymagane do sprawdzenia lub konfiguracji zestawu wskaźników.
- Instrukcja serwisowa dla konkretnej wersji pojazdu.
3) Montaż krok po kroku
- Sprawdź zgodność zamiennego zestawu wskaźników z oryginalną częścią i z wyprzedzeniem ustal wymagania dotyczące konfiguracji oraz synchronizacji przebiegu.
- Bezpiecznie zaparkuj pojazd, wyłącz zapłon i odbiorniki prądu. Zapisz dostępne dane wyświetlane przez oryginalny zestaw wskaźników.
- Poczekaj, aż układy elektroniczne przejdą w stan spoczynku, i odłącz akumulator zgodnie z procedurą producenta pojazdu.
- Zabezpiecz sąsiadujące elementy wnętrza i ostrożnie zdejmij osłony potrzebne do uzyskania dostępu do zestawu wskaźników. Nie podważaj elementów na siłę.
- Odkręć mocowania oryginalnego zestawu wskaźników i podeprzyj go, aby jego ciężar nie obciążał przewodów.
- Odblokuj złącza i wyciągaj je, trzymając za obudowę złącza, a nie za przewody. Zanotuj ułożenie przewodów, aby ułatwić ponowny montaż.
- Sprawdź złącza i wiązkę przewodów. Przed zamontowaniem części zamiennej usuń ewentualne uszkodzenia, wilgoć lub luźne styki.
- Podłącz zamienny zestaw wskaźników i prawidłowo zablokuj złącza. Jeśli złącza nie da się wsunąć bez oporu, ponownie sprawdź jego orientację i typ.
- Osadź zestaw wskaźników bez naprężeń, poprowadź przewody tak, aby nie zostały przycięte, i zamocuj go zgodnie z zaleceniami.
- Podłącz akumulator i przywróć działanie układów elektronicznych zgodnie z procedurą serwisową. Jeśli wymagana jest konfiguracja, użyj odpowiedniego urządzenia diagnostycznego.
- Sprawdź działanie zestawu wskaźników. Po pomyślnym sprawdzeniu zamontuj osłony i upewnij się, że są prawidłowo zamocowane.
4) Kontrole po montażu i sprawdzenie działania
- Sprawdź czytelność wyświetlacza, podświetlenie oraz wyświetlanie danych i kontrolek odpowiednich dla wyposażenia pojazdu.
- Zapisz wyświetlany przebieg po wymianie i porównaj go ze stanem sprzed demontażu.
- Jeśli zestaw wskaźników pozostaje wygaszony lub sygnalizuje nietypowe usterki, najpierw sprawdź podłączenie, zasilanie i ewentualną konieczność konfiguracji.
- Krótka jazda próbna powinna odbyć się dopiero po pomyślnym sprawdzeniu działania na postoju. Sprawdź działanie prędkościomierza, stabilność wyświetlania oraz brak przerw w działaniu i drgań zestawu wskaźników.
5) Najczęstsze błędy montażowe i jak ich uniknąć
- Podłączenie bez sprawdzenia sposobu obsługi przebiegu: przed pierwszym podłączeniem używanego zestawu wskaźników sprawdź zasady synchronizacji.
- Wybór wyłącznie na podstawie modelu pojazdu: porównaj również pełny numer części, złącza i wykonanie.
- Prace przy podłączonym zasilaniu: przestrzegaj procedury producenta dotyczącej usypiania układów elektronicznych i odłączania akumulatora.
- Uszkodzenie złączy lub elementów tapicerki: najpierw zwolnij wszystkie blokady i spinki; nie używaj nadmiernej siły.
- Przyciśnięta wiązka przewodów lub niedomknięta blokada złącza: przed zamknięciem osłon sprawdź ułożenie wiązki i zabezpieczenie wszystkich połączeń.
- Przeoczenie pierwotnej usterki elektrycznej: usuń usterkę zasilania lub instalacji elektrycznej, aby ten sam problem nie wystąpił po wymianie zestawu wskaźników.
Przyczyny uszkodzeń części
W zestawach wskaźników mogą ogólnie wystąpić następujące przyczyny usterek; nie jest to opis stanu stwierdzonego w przypadku tego egzemplarza:
- Starzenie się układów elektronicznych i wyświetlacza, które może powodować przerwy w wyświetlaniu, podświetleniu lub niestabilne działanie.
- Wilgoć i utlenianie styków, zakłócające połączenia elektryczne.
- Wahania napięcia zasilania lub nieprawidłowe obchodzenie się z instalacją elektryczną, które mogą uszkodzić podzespoły elektroniczne.
- Drgania i obciążenia temperaturowe, przyczyniające się do usterek wewnętrznych połączeń.
- Nieostrożny demontaż, podczas którego mogą pęknąć mocowania, obudowa lub blokady złączy.
