Opis
CITROEN C4 B7 ogrzewanie, klimatyzacja i sterowanie radiem samochodowym
Przetestowany – funkcjonalny
Opis części

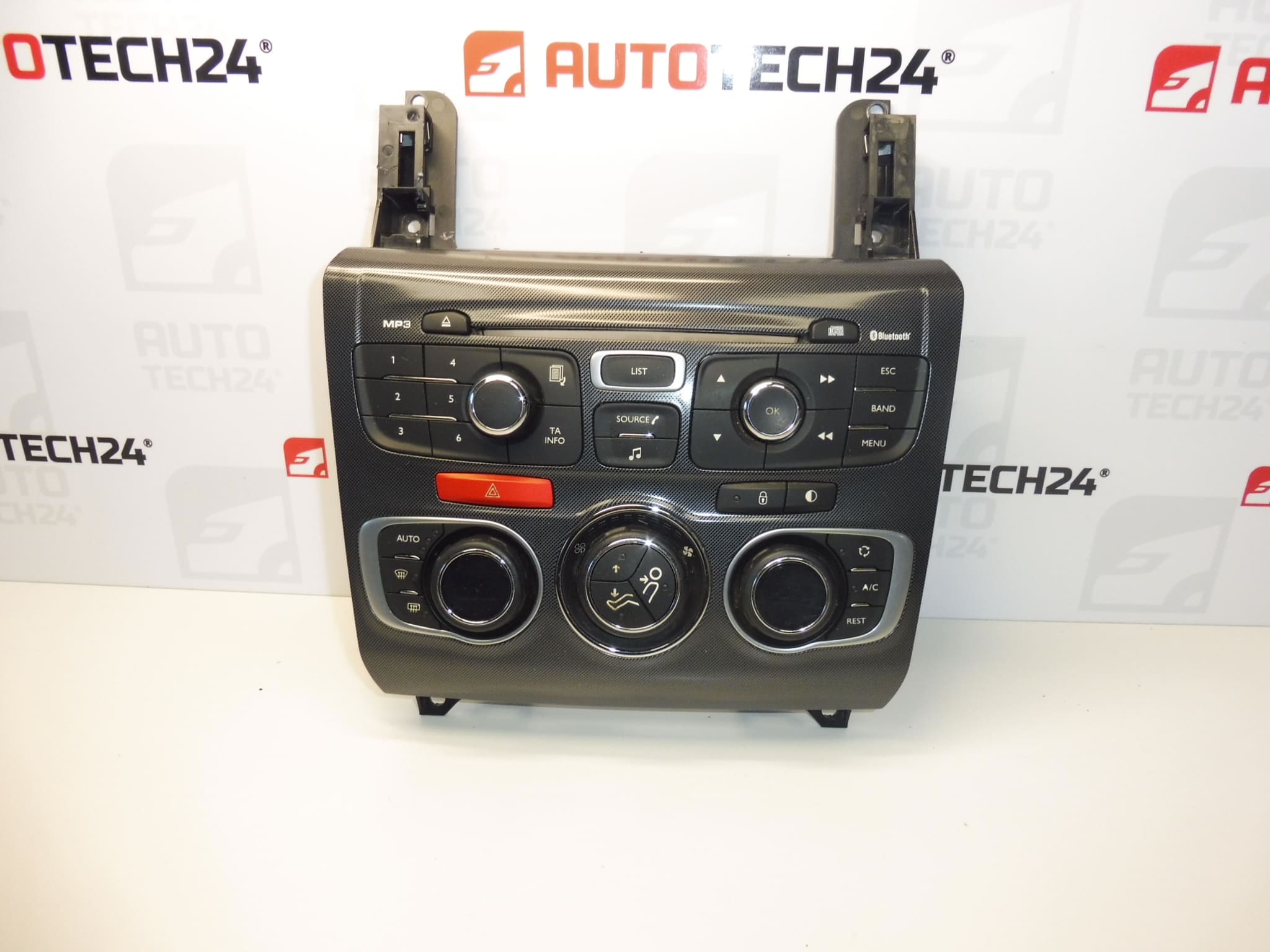

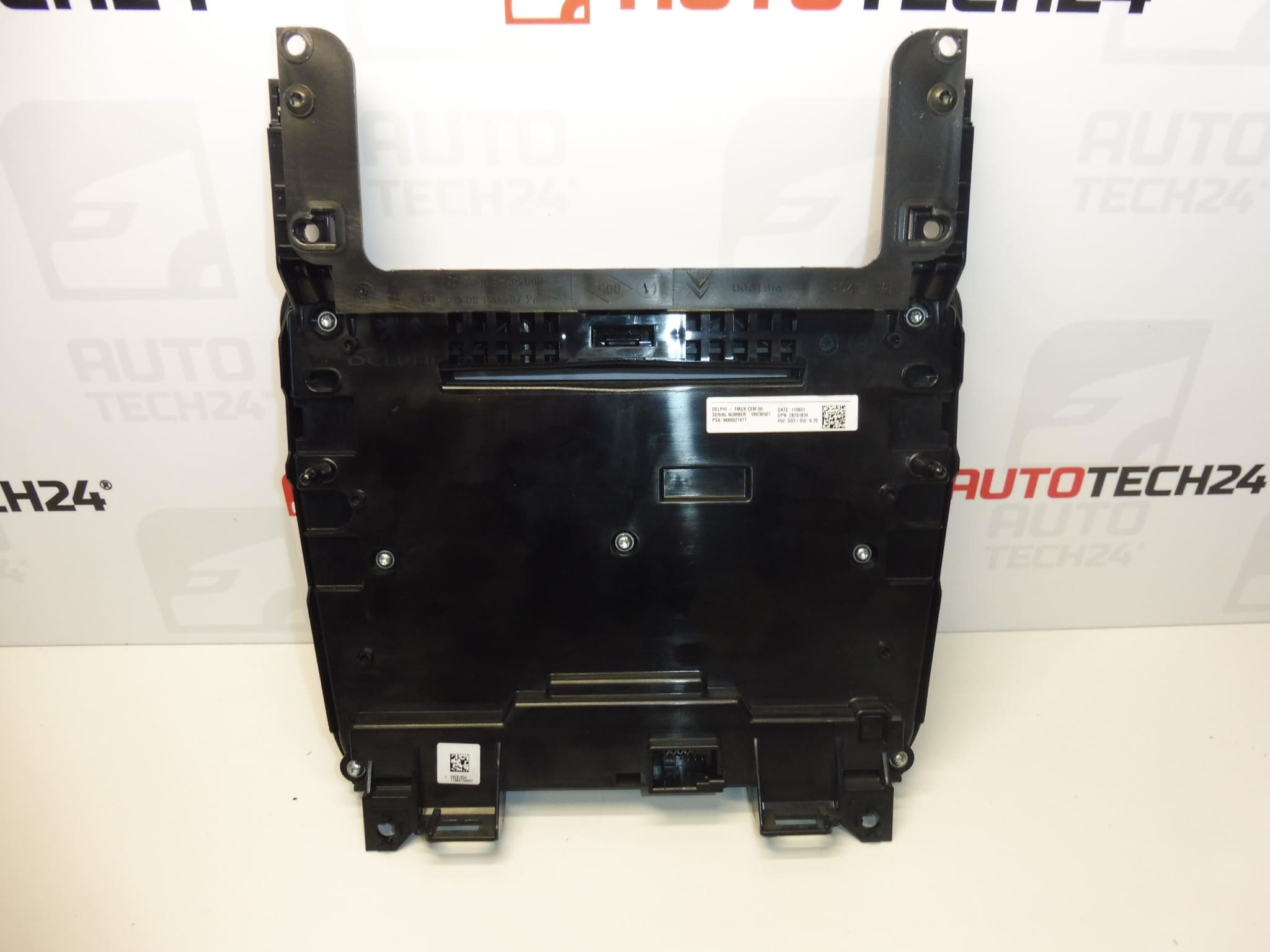

Wielofunkcyjny panel do Citroëna C4 II służy do sterowania ogrzewaniem, klimatyzacją i radiem samochodowym. Jest to używana część elektryczna, która zgodnie z dostarczonymi danymi jest przetestowana i sprawna. Jest to odpowiedni wybór w przypadku wymiany nieprawidłowo działającego lub uszkodzonego panelu sterowania o odpowiedniej konstrukcji.
Przy poszukiwaniu zamiennika szczególnie istotne są oznaczenia 9666027477, 6155HL i 98040782ZD. Przed wyborem porównaj liczby, a także wygląd oryginalnego panelu, układ elementów sterujących i złączy. Identyczny wygląd sam w sobie nie gwarantuje identycznego wykonania części.
Informacje techniczne
- Producent: nieokreślony; w dokumentach widnieje nazwa Stellantis CITROEN PEUGEOT.
- Model: Citroen C4 II; w długim opisie oznaczono CITROEN C4 B7.
- Typ części: wielofunkcyjny panel sterowania.
- Funkcje: sterowanie ogrzewaniem, klimatyzacją i radiem samochodowym.
- Stan: używany, przetestowany – sprawny.
- Inne numery: 98040782ZD.
Kody produktów
- Kody produktów: 9666027477, 6155HL, 98040782ZD.
- Model według etykiety: Citroen C4 II.
Zalecenia dotyczące instalacji
Generalnie w przypadku tego typu panelu sterowania elektrycznego obowiązuje poniższa procedura. Dokładny demontaż poszycia, sposób mocowania oraz ewentualne czynności serwisowe zależą od konkretnego modelu i konstrukcji samochodu. Postępuj zgodnie z procedurą serwisową producenta.
1) Przed montażem
- Porównaj oznaczenia części oryginalnej i zamiennej, kształt panelu, elementy sterujące, punkty mocowania i konstrukcję złączy.
- Sprawdź pokrywę, zatrzaski, styki i gniazda złączy używanego panelu. Poszukaj pęknięć, wygiętych styków, korozji lub śladów wilgoci.
- Sprawdź, czy usterka nie jest spowodowana zasilaczem, okablowaniem lub uszkodzonym złączem. Sama wymiana panelu nie wyeliminuje takiej przyczyny.
2) Niezbędne narzędzia i materiały
- Plastikowe narzędzia do delikatnego demontażu elementów wykończenia wnętrza.
- Wkrętaki lub odpowiednie końcówki zgodnie z rzeczywistym projektem mocowania.
- Latarka, mata ochronna i pojemnik na zdemontowane elementy złączne.
- W razie potrzeby środki przeznaczone do styków elektrycznych; używaj go wyłącznie zgodnie z instrukcją i pozwól mu przewietrzyć przed podłączeniem.
3) Procedura montażu krok po kroku
- Zatrzymaj pojazd w bezpieczny sposób, zabezpiecz przed przemieszczaniem się oraz wyłącz urządzenia elektryczne i zapłon.
- Przed rozpoczęciem prac przy złączach postępuj zgodnie z procedurą producenta dotyczącą uśpienia elektroniki i bezpiecznego odłączania akumulatora.
- Chroń otaczające powierzchnie do oglądania przed zadrapaniami i udokumentuj oryginalną wersję.
- Zgodnie z procedurą serwisową poluzować listwę uniemożliwiającą dostęp do mocowania panelu. Nie używaj na siłę plastikowych klipsów.
- Poluzuj mocowania panelu i przytrzymaj go, aby nie wisiał na okablowaniu.
- Ostrożnie przesuń panel tylko na tyle, na ile pozwalają przewody. Zwróć uwagę na połączenie złączy.
- Odblokuj złącza i odłącz je, trzymając je za korpusy, a nie ciągnąc za przewody.
- Porównaj oba panele i sprawdź okablowanie i złącza w samochodzie. Przed podłączeniem zamiennika napraw uszkodzone styki lub ślady przegrzania.
- Podłącz złącza do panelu zamiennego i sprawdź, czy są prawidłowo zablokowane. Jeśli złącze nie pasuje, nie używaj siły.
- Przechowuj okablowanie bez ściskania i przymocuj panel w oryginalny sposób. Dokręć złącza zgodnie z procedurą serwisową, aby uniknąć uszkodzenia tworzyw sztucznych.
- Oddaj zdemontowaną okładzinę i sprawdź prawidłowe osadzenie zacisków oraz swobodną pracę elementów sterujących.
- Podłącz akumulator zgodnie z procedurą producenta i przeprowadź kontrolę działania. Wszelkie czynności inicjujące należy wykonywać tylko wtedy, gdy jest to wymagane w dokumentacji danego pojazdu.
-
4) Kontrole pomontażowe i weryfikacja działania
- Po zatrzymaniu pojazdu sprawdź reakcję wszystkich dostępnych elementów sterujących ogrzewaniem, klimatyzacją i radiem samochodowym w zależności od wyposażenia pojazdu.
- Sprawdź, czy przyciski nie są zapięte, panel jest dobrze dokręcony, a tapicerka nie naciska na elementy sterujące.
- Jeśli jakakolwiek funkcja nie reaguje, najpierw sprawdź poprawność podłączenia i zasilania; w razie potrzeby wykonaj diagnostykę.
- Podczas ewentualnej krótkiej jazdy próbnej uważaj na poluzowanie się panelu lub niepożądane dźwięki. Sprawdź szczegółowo elementy sterujące poza pojazdem.
5) Najczęstsze błędy montażowe i jak ich uniknąć
- Wybierz tylko na podstawie wyglądu: porównaj także etykiety, złącza i układ elementów sterujących.
- Odłączanie złącz pod napięciem: postępuj zgodnie z zalecaną procedurą wyłączania elektroniki i odłączania akumulatora.
- Pęknięcie zatrzasku lub uszkodzenie listwy: użyj odpowiednich narzędzi plastikowych i najpierw określ metodę mocowania.
- Luźne złącze lub zaciśnięty przewód: sprawdź wszystkie połączenia i okablowanie przed zakryciem.
- Nieusuwana pierwotna przyczyna awarii: przed wymianą usuń wszelkie uszkodzenia spowodowane wilgocią, korozją lub połączeniami elektrycznymi.
Powody uszkodzenia części
Ten typ panelu sterowania może zazwyczaj działać nieprawidłowo z następujących powodów. Nie jest to opis uszkodzeń oferowanego egzemplarza, który w dokumentach jest wymieniony jako sprawdzony i sprawny.
- Zużycie elementów sterujących podczas długotrwałego użytkowania lub nadmiernego obciążenia.
- Przenikanie cieczy i wilgoci, które może powodować korozję kontaktową i nieprawidłowe działanie elektroniki.
- Uszkodzenia mechaniczne powstałe w wyniku nieostrożnego demontażu, uderzenia lub gwałtownego obchodzenia się.
- Uszkodzone lub luźne złącza, które mogą powodować przerywane działanie.
- Awarie zasilania lub okablowania, które mogą mieć wpływ na działanie panelu lub uszkodzić jego elektronikę.
