Opis

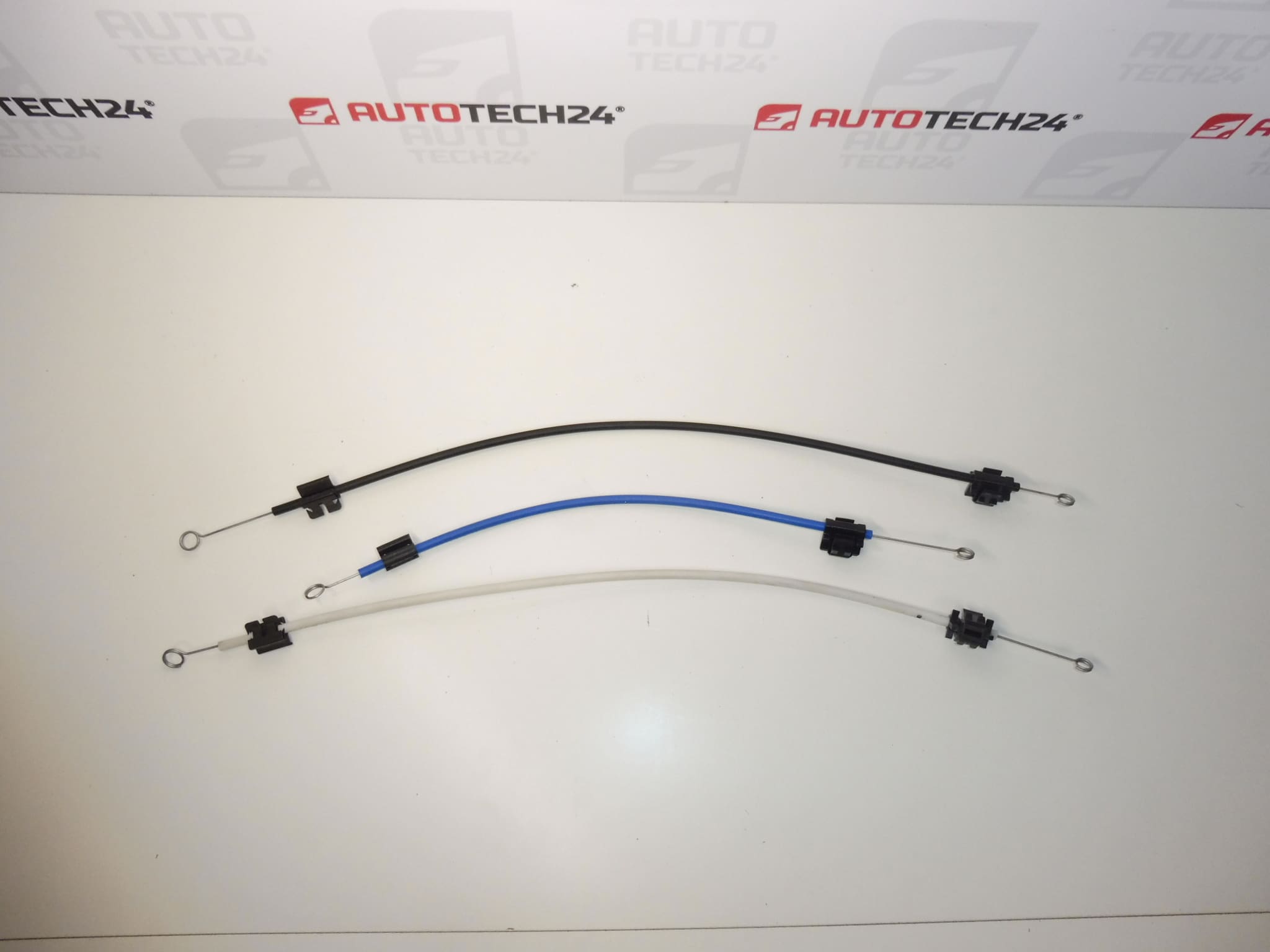

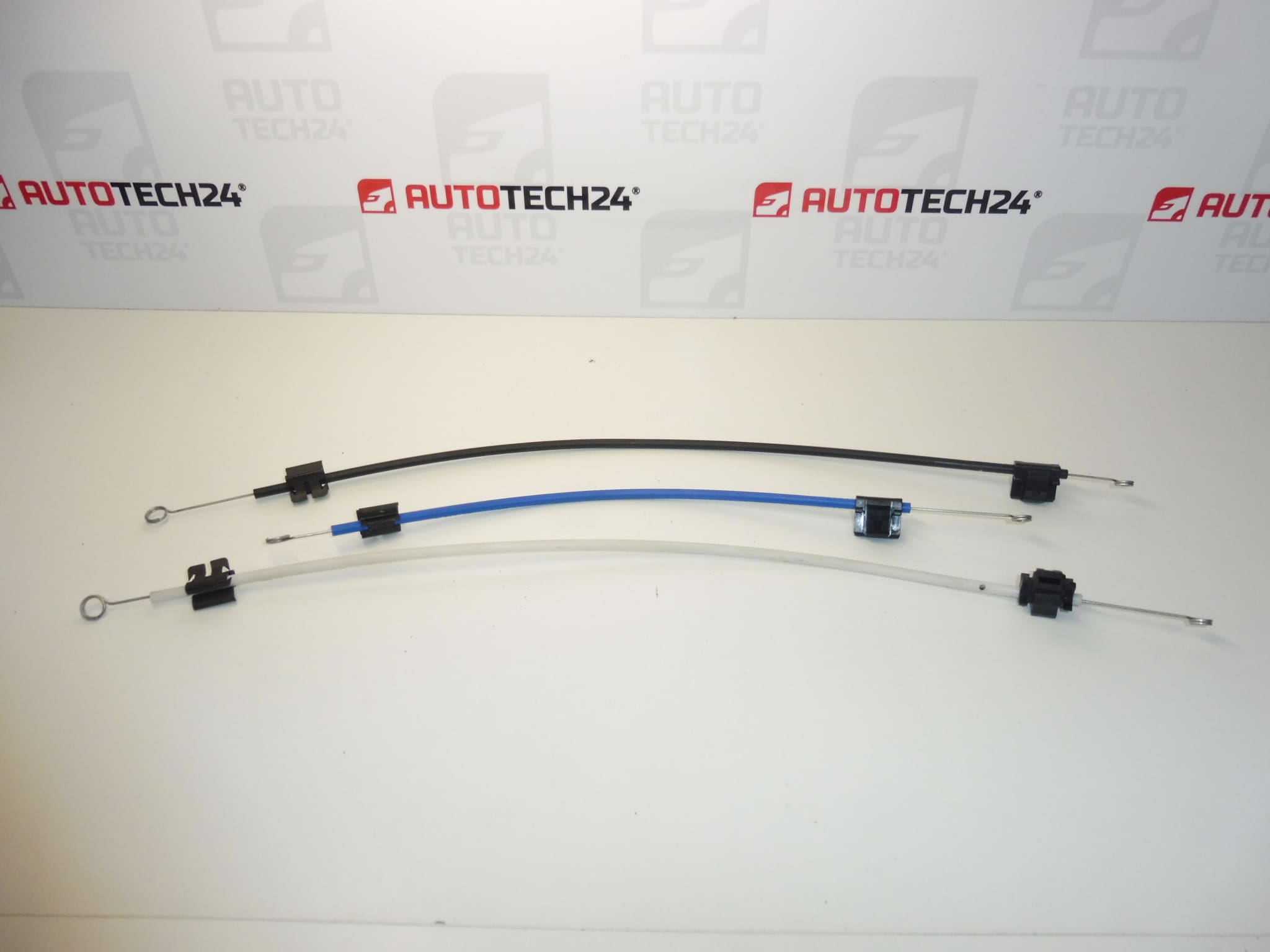

Zestaw cięgien ogrzewania i klimatyzacji manualnej do samochodów CITROEN C1 PEUGEOT 107 do 2014 roku
Opis części
Używany zestaw cięgien ogrzewania i klimatyzacji manualnej do Citroëna C1 i Peugeota 107 służy do mechanicznego przenoszenia ruchu z elementów sterujących na odpowiednie mechanizmy ogrzewania i wentylacji. To dobry wybór podczas naprawy sterowania, które nie reaguje prawidłowo, ma nadmierny luz lub zacina się z powodu uszkodzonego cięgna albo jego mocowania.
Przy wyborze porównaj przede wszystkim numery katalogowe 6451SG, 6451SJ i 6451SH oraz wykonanie oryginalnych cięgien. Część jest przeznaczona do samochodów do 2014 roku z klimatyzacją manualną; nie należy automatycznie stosować jej w wersjach z innym układem sterowania.
Informacje techniczne
- Producent: nie podano; w materiałach wskazano oznaczenie Stellantis / CITROEN / PEUGEOT.
- Model: Citroën C1, Peugeot 107.
- Typ części: zestaw cięgien ogrzewania i klimatyzacji manualnej.
- Okres zastosowania: do 2014 roku, zgodnie z materiałami.
- Stan: część używana.
- Pozostałe numery: nie podano.
Kody produktów
- Kody produktów: 6451SG, 6451SJ, 6451SH.
- Modele: Citroën C1, Peugeot 107.
Zalecenia dotyczące montażu
W przypadku tego typu cięgien mechanicznych obowiązuje ogólna procedura opisana poniżej. Dokładny dostęp do elementów sterujących, sposób zwalniania mocowań i ewentualna regulacja zależą od konkretnego modelu i wersji samochodu. Postępuj zgodnie z procedurą serwisową producenta.
1) Przed montażem
- Porównaj numery części, długość i kształt cięgien, wykonanie końcówek oraz mocowania ze zdemontowanymi elementami.
- Sprawdź, czy używane cięgna nie są odkształcone, końcówki popękane, a ewentualne osłony lub pancerze nie są uszkodzone.
- Sprawdź, czy ruch odbywa się płynnie i bez użycia siły. Osobno skontroluj również swobodę ruchu sterowanego mechanizmu, aby pierwotna usterka nie uszkodziła nowo zamontowanej części.
- Przed demontażem zrób zdjęcia przebiegu cięgien, ich przyporządkowania i położenia mocowań.
2) Wymagane narzędzia i materiały
- Standardowe narzędzia ręczne odpowiednie do zastosowanych połączeń.
- Plastikowe narzędzia do delikatnego demontażu elementów wykończeniowych oraz odpowiednie szczypce do pracy z zatrzaskami.
- Latarka, ściereczka do czyszczenia i materiały do oznaczenia poszczególnych cięgien.
3) Montaż krok po kroku
- Bezpiecznie zaparkuj pojazd, zabezpiecz go przed poruszeniem i wyłącz zapłon.
- Jeśli dostęp wymaga odłączenia złączy elektrycznych, odłącz akumulator zgodnie z instrukcjami producenta pojazdu.
- Zgodnie z procedurą serwisową uzyskaj dostęp do elementów sterujących i mocowań cięgien. Ostrożnie zwalniaj elementy wykończeniowe, nie podważając ich na siłę.
- Zanotuj położenie elementów sterujących i obsługiwanych mechanizmów. Oznacz poszczególne cięgna, aby ich nie pomylić.
- Ostrożnie zwolnij zabezpieczenia i końcówki oryginalnych cięgien. Nie ciągnij za cięgno, dopóki jego mocowanie nie zostanie całkowicie zwolnione.
- Wyjmij oryginalne cięgna z prowadnic i porównaj je z zestawem zamiennym. Sprawdź również stan mocowań przy elemencie sterującym i obsługiwanym mechanizmie.
- Bez użycia siły sprawdź ruchomość mechanizmów. Jeśli któryś się zacina, najpierw usuń przyczynę oporu.
- Poprowadź cięgna zamienne tak samo jak oryginalne, unikając ostrych zagięć, skręcenia i naprężenia. Jeśli są wyposażone w pancerze, prawidłowo osadź je w uchwytach.
- Podłącz końcówki i zabezpiecz wszystkie zatrzaski. Jeśli konstrukcja umożliwia regulację, wykonaj ją zgodnie z procedurą serwisową dla danej wersji.
- Przed założeniem osłon powoli sprawdź pełny zakres działania sterowania. Upewnij się, że cięgna nie wyskakują ani nie ocierają oraz pozwalają osiągnąć odpowiednie położenia bez nadmiernego oporu.
- Zamontuj z powrotem zdemontowane elementy, w razie potrzeby przywróć połączenia elektryczne zgodnie z procedurą producenta i przeprowadź końcową kontrolę działania.
4) Kontrola po montażu i sprawdzenie działania
Na postoju sprawdź poszczególne położenia odpowiednich elementów sterujących i upewnij się, że ogrzewanie oraz wentylacja reagują prawidłowo. Skontroluj płynność działania, stabilność mocowania i brak nietypowych odgłosów. Efekt zmiany temperatury oceniaj dopiero w odpowiednich warunkach eksploatacji. Jazdę próbną wykonuj dopiero po całkowitym zmontowaniu wnętrza; obsługa urządzeń nie może odwracać uwagi od prowadzenia pojazdu.
5) Najczęstsze błędy podczas montażu i sposoby zapobiegania im
- Pomylenie cięgien: przed demontażem oznacz ich funkcję i przebieg.
- Niewystarczająco zabezpieczona końcówka lub pancerz: przed założeniem osłon sprawdź wszystkie mocowania podczas poruszania elementem sterującym.
- Ostre zagięcie lub przyciśnięcie podczas montażu elementów wykończeniowych: zachowaj oryginalny przebieg i ponownie sprawdź działanie po złożeniu.
- Pokonywanie oporu na siłę: jeśli mechanizm się zacina, przerwij próbę i sprawdź prowadzenie oraz obsługiwany mechanizm.
- Nieprawidłowe położenie początkowe: podczas podłączania zachowaj wzajemne położenie elementu sterującego i mechanizmu zgodnie z procedurą serwisową.
Przyczyny uszkodzenia części
W przypadku tego typu cięgien uszkodzenia są zazwyczaj związane z obciążeniami mechanicznymi i rosnącym oporem obsługiwanych mechanizmów. Nie jest to opis usterek konkretnego oferowanego zestawu.
- Zużycie końcówek i mocowań wskutek wielokrotnego używania elementów sterujących.
- Starzenie się elementów plastikowych, które może prowadzić do pęknięcia zatrzasków lub utraty stabilnego mocowania.
- Zablokowany obsługiwany mechanizm i wynikające z tego przeciążanie cięgna podczas obracania elementem sterującym na siłę.
- Nieprawidłowe poprowadzenie cięgna, ostre zagięcia lub przyciśnięcie po wcześniejszej ingerencji.
- Nieostrożny demontaż, zwłaszcza ciągnięcie za niezabezpieczone jeszcze końcówki.
