Opis
Motoreduktor klimatyzacji do samochodów koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Opis części

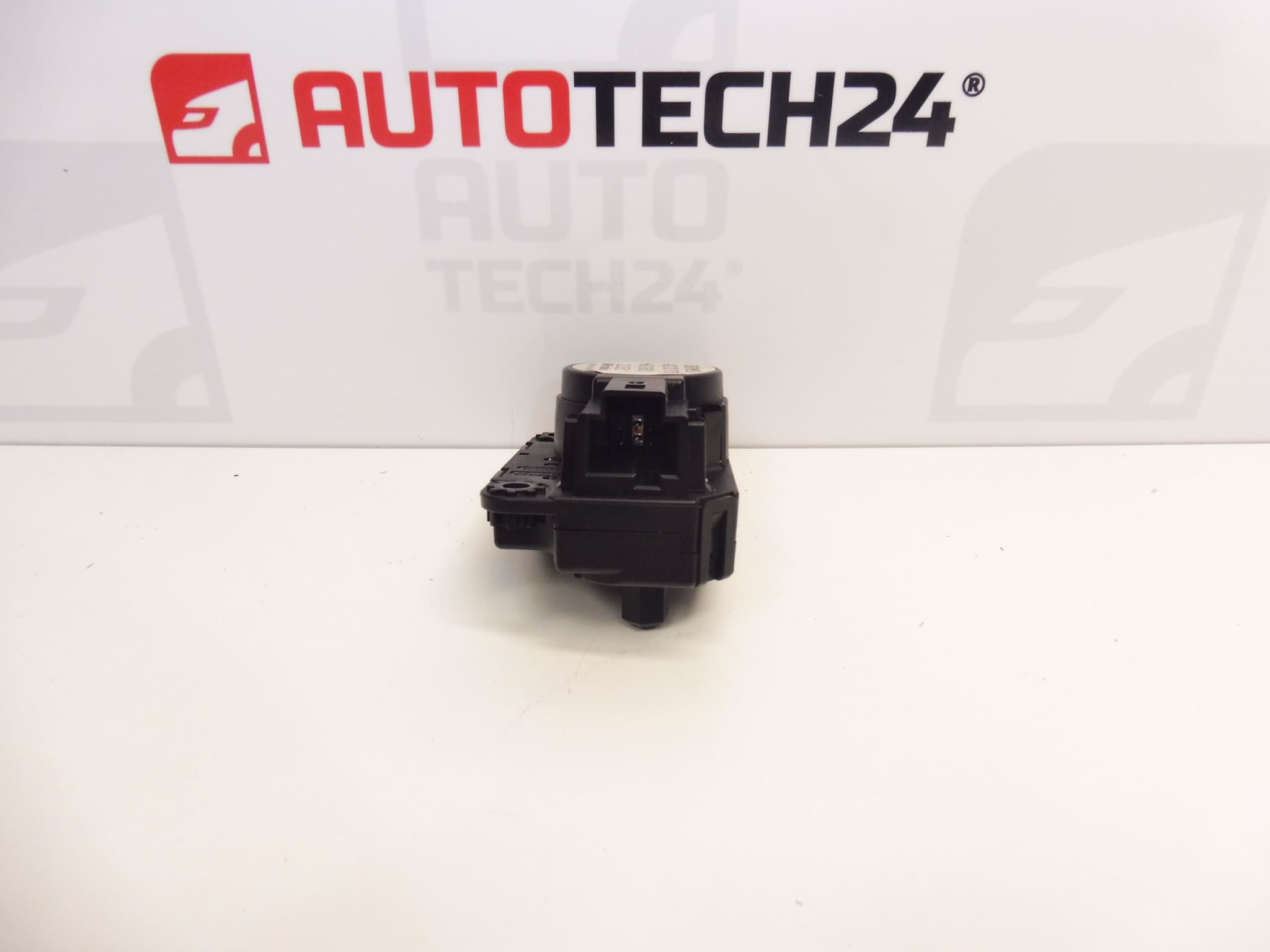

Używany siłownik klimatyzacji i ogrzewania DENSO o oznaczeniach 9821293280 i A21201700 służy do sterowania mechanizmem klapy w układzie ogrzewania i klimatyzacji. Ten typ motoreduktora zamienia ruch silnika elektrycznego na kontrolowany ruch klapy. W dokumentacji nie podano, którą konkretnie klapą steruje.
Niesprawny napęd klapy może objawiać się klikaniem podczas regulacji klimatyzacji, brakiem reakcji na zmianę ustawień lub nieprawidłowym kierunkiem nawiewu albo temperaturą powietrza. Jeśli diagnostyka potwierdzi usterkę siłownika, jego wymiana pozwala usunąć przyczynę problemu bez niepotrzebnej wymiany innych podzespołów. Przy wyborze porównaj oznaczenie oryginalnej części, złącze, mocowanie i zabierak wyjściowy.
Informacje techniczne
- Producent: DENSO
- Model: Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER
- Inne numery: HAD-36001-A
- Typ części: motoreduktor klimatyzacji / siłownik ogrzewania i klimatyzacji
- Stan: część używana
- Klapa, którą steruje, i pozycja montażowa: nie podano
Podane modele są zgodne z informacjami o produkcie. Nie podano konkretnych roczników, wersji silnikowych ani odmian układu klimatyzacji; sama nazwa modelu nie wystarczy zatem do wyboru właściwego siłownika.
Kody produktów

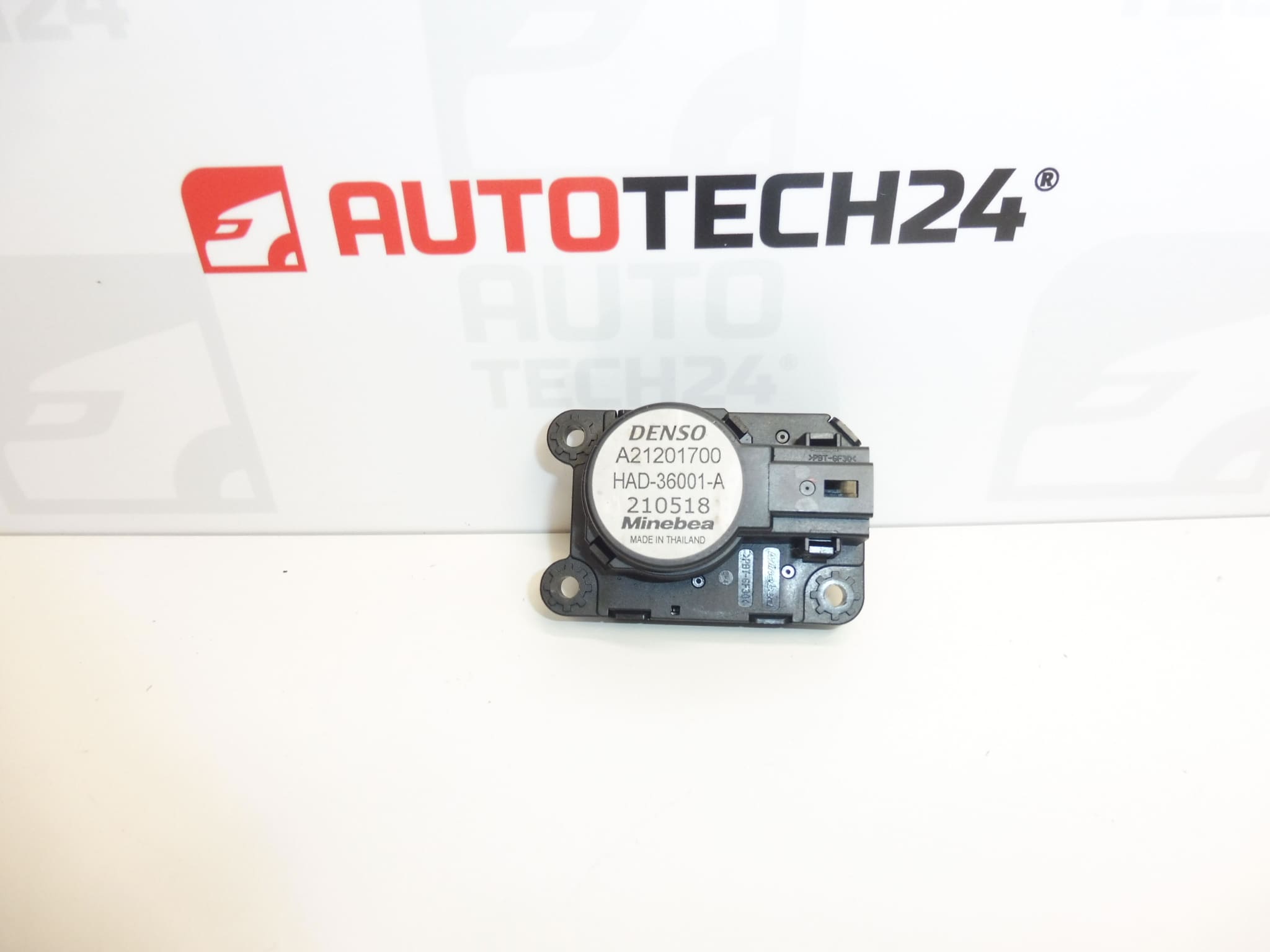

- Kody produktów: 9821293280, A21201700
- Dodatkowe oznaczenie: HAD-36001-A
Szukając zamiennego siłownika DENSO, porównaj te oznaczenia z danymi na oryginalnej części i sprawdź również zgodność wykonania mechanicznego oraz elektrycznego.
Zalecenia dotyczące montażu
Poniższa procedura jest ogólna i dotyczy typowych siłowników ogrzewania i klimatyzacji. Dokładny dostęp do części, pozycja klapy podczas montażu oraz ewentualna inicjalizacja zależą od konkretnego modelu i wersji samochodu. Postępuj zgodnie z procedurą serwisową producenta.
1) Przed montażem
- Sprawdź przyczynę usterki. Podobne objawy może powodować zablokowana klapa, uszkodzone cięgno, przewody lub złącze.
- Porównaj numery części, kształt i układ styków złącza, punkty mocowania oraz kształt zabieraka wyjściowego ze starą częścią.
- Obejrzyj używaną część: sprawdź obudowę, ucha mocujące, styki i połączenie wyjściowe. Poszukaj pęknięć, odkształceń i śladów wilgoci.
- Nie obracaj na siłę wyjścia motoreduktora ani nie podłączaj go próbnie do niezweryfikowanego źródła zasilania.
2) Potrzebne narzędzia i materiały
- Standardowe narzędzia ręczne odpowiednie do zastosowanych elementów mocujących.
- Plastikowe narzędzia do delikatnego zdejmowania tapicerki, jeśli trzeba ją zdemontować.
- Latarka, przyrząd do oznaczenia położenia i czysta ściereczka.
- Odpowiedni tester diagnostyczny do samochodów, jeśli jest wymagany do sprawdzenia lub inicjalizacji napędów klap.
3) Montaż krok po kroku
- Zabezpiecz samochód przed przemieszczeniem i przygotuj układ klimatyzacji do wymiany napędu zgodnie z procedurą serwisową.
- Wyłącz zapłon, poczekaj, aż układy elektryczne zakończą pracę, i odłącz akumulator, jeśli wymaga tego procedura producenta.
- Uzyskaj dostęp do siłownika zgodnie z dokumentacją serwisową. Ewentualne osłony i tapicerkę zdejmuj bez użycia siły, a elementy mocujące odkładaj w uporządkowany sposób.
- Przed demontażem zrób zdjęcie lub oznacz położenie napędu, połączenie z mechanizmem oraz przebieg przewodów.
- Zwolnij blokadę złącza elektrycznego i wyciągnij złącze, trzymając za jego obudowę, a nie za przewody.
- Przytrzymaj siłownik, odkręć jego mocowanie i ostrożnie odłącz go od mechanizmu klapy.
- Sprawdź połączenie i mechanizm klapy w zakresie dozwolonym przez procedurę serwisową. Przed zamontowaniem części zamiennej usuń ewentualne zacinanie się lub uszkodzenia; nie dociskaj na siłę do ograniczników.
- Porównaj zdemontowaną i zamienną część, układając je obok siebie. Sprawdź przede wszystkim zgodność zabieraka, złącza i punktów mocowania.
- Załóż zamienny napęd w wymaganym położeniu względem klapy. Powinien przylegać bez użycia siły; nieprawidłowego osadzenia nie koryguj przez dokręcanie śrub.
- Zamocuj siłownik zgodnie z instrukcjami producenta, podłącz i zabezpiecz złącze, a przewody ułóż z dala od ruchomych części.
- Przywróć zasilanie zgodnie z procedurą producenta i przeprowadź ewentualną wymaganą inicjalizację lub adaptację klap.
- Sprawdź działanie układu, a następnie zamontuj zdemontowane osłony i elementy tapicerki.
4) Kontrola po montażu i sprawdzenie działania
- Po kolei sprawdź ustawienia klimatyzacji i ogrzewania związane z funkcją wymienionego napędu. Obserwuj, czy układ reaguje płynnie.
- Sprawdź, czy nie słychać powtarzającego się klikania, przeskakiwania ani nietypowego buczenia.
- Sprawdź zamocowanie napędu, zabezpieczenie złącza oraz swobodny przebieg przewodów.
- Jeśli pozwala na to wersja samochodu, sprawdź działanie napędu za pomocą diagnostyki. Podczas krótkiej jazdy próbnej można następnie sprawdzić działanie ogrzewania i klimatyzacji w normalnych warunkach.
5) Najczęstsze błędy montażowe i sposoby, jak ich uniknąć
- Wymiana bez ustalenia przyczyny: wcześniej wyklucz usterkę przewodów i zablokowanie klapy, które może uszkodzić również zamienny napęd.
- Nieprawidłowe ustawienie zabieraka: zachowaj wymagane ustawienie i nigdy nie zakładaj napędu na siłę.
- Zbyt mocne dokręcenie mocowania: postępuj zgodnie z zaleceniami producenta, aby nie pękły plastikowe ucha montażowe.
- Niedopięte złącze lub przyciśnięty przewód: przed założeniem osłon sprawdź blokadę złącza i przebieg przewodów.
- Pominięcie wymaganej inicjalizacji: sprawdź w procedurze serwisowej, czy dana wersja jej wymaga.
Przyczyny uszkodzenia części
W przypadku siłowników ogrzewania i klimatyzacji mogą ogólnie występować następujące przyczyny uszkodzeń. Nie są to stwierdzenia dotyczące stanu tej konkretnej części.
- Zużycie przekładni i silnika elektrycznego wskutek wielokrotnego przestawiania klap.
- Zwiększony opór lub zablokowanie klapy, przeciążające napęd i jego przekładnię.
- Uszkodzenie zabieraka lub mocowania w wyniku użycia siły podczas manipulowania lub nieprawidłowego montażu.
- Wilgoć i korozja styków, zakłócające połączenie elektryczne lub działanie napędu.
- Nieprawidłowe testowanie elektryczne, w szczególności podłączanie zasilania bez znajomości schematu połączeń.
