Wentylator klimatyzacji do samochodów koncernu Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Opis części

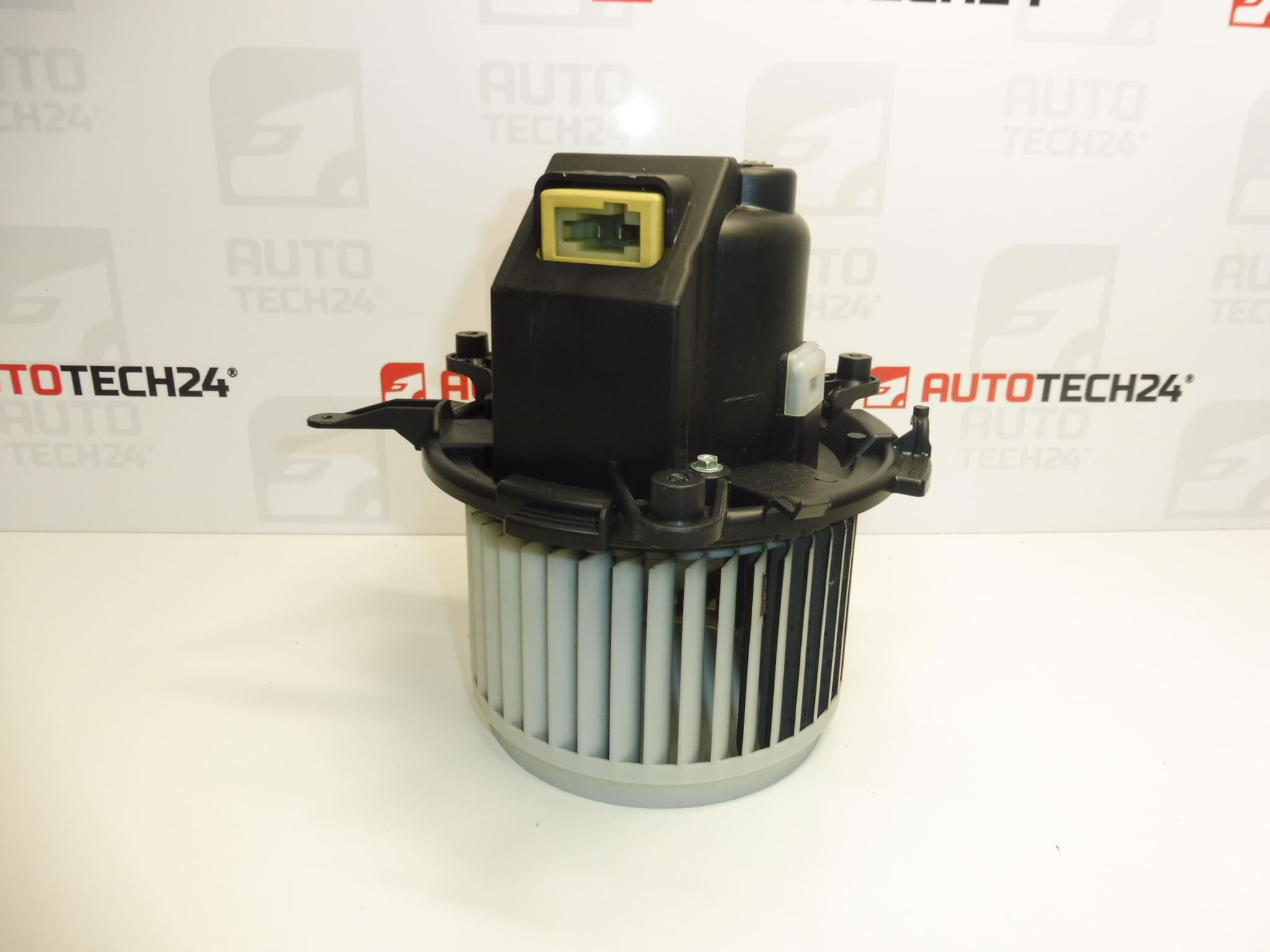

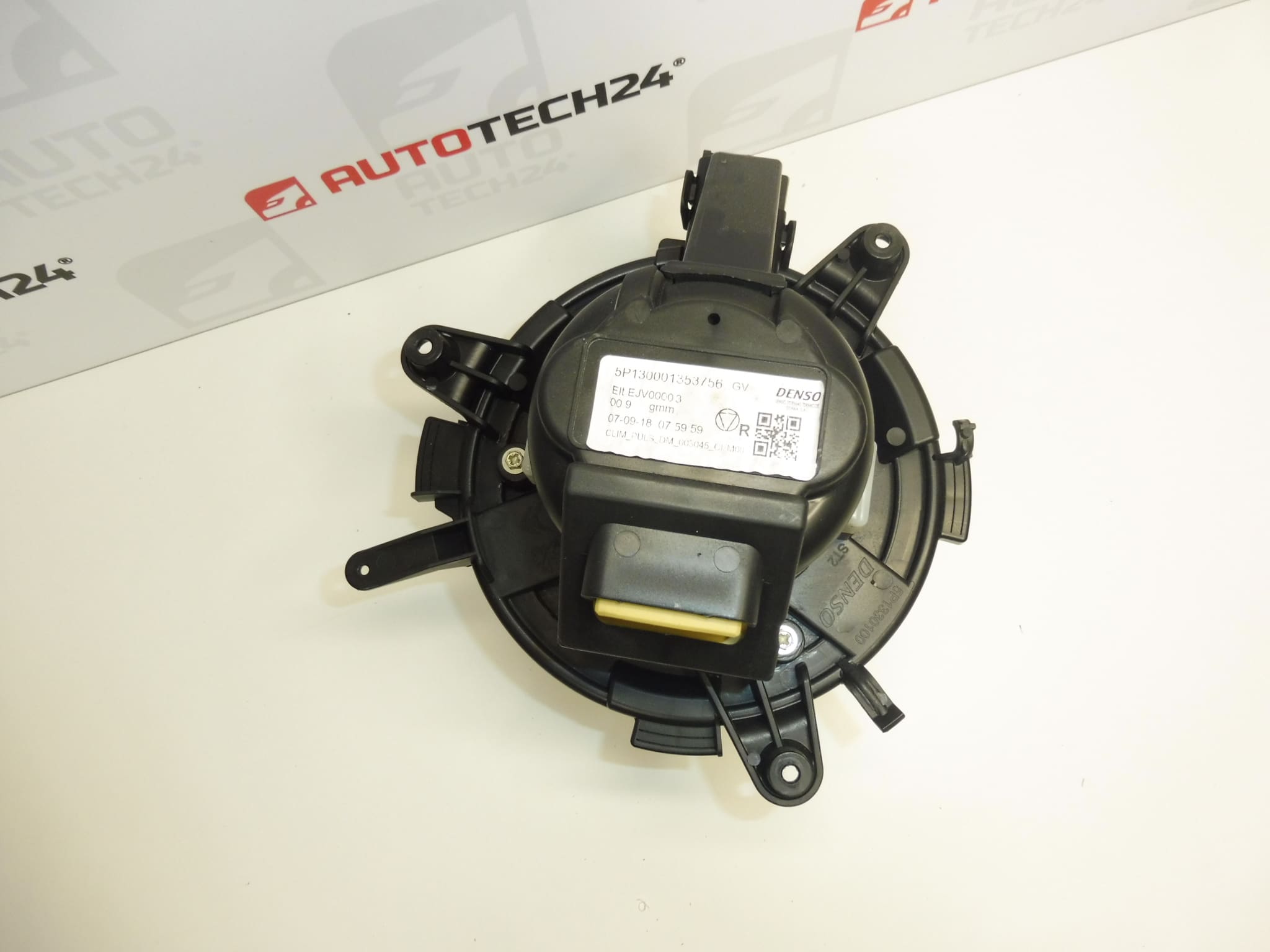

Używany wentylator ogrzewania i klimatyzacji Citroën Peugeot zapewnia przepływ powietrza przez układ ogrzewania i klimatyzacji do kabiny. Prawidłowe działanie wentylatora jest ważne dla komfortu pasażerów oraz skutecznego odparowywania szyb. Jako część zamienna może być rozwiązaniem w przypadku niesprawnego, hałasującego lub działającego nieregularnie oryginalnego wentylatora, jeśli diagnostyka potwierdzi usterkę bezpośrednio w tym elemencie.
Część jest oznaczona numerami 9821292180 i 9849717380. W materiałach przypisano ją do modeli Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III i PEUGEOT RIFTER. Przy wyborze porównaj oznaczenie oryginalnej części, rodzaj złącza, kształt obudowy i mocowania; sama nazwa modelu nie wystarczy do ustalenia właściwego wariantu.
Informacje techniczne
- Producent: nie podano; w materiałach podano oznaczenie Stellantis CITROEN PEUGEOT.
- Model: Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER.
- Typ części: wentylator ogrzewania i klimatyzacji.
- Stan: używana część samochodowa.
- Pozostałe numery: nie podano.
- Roczniki, wersje silnikowe i parametry elektryczne: nie podano.
Kody produktów
- Kody produktów: 9821292180, 9849717380.
Oba numery są podane dla tego produktu. Przed montażem porównaj oznaczenie i konstrukcję z oryginalnym wentylatorem; materiały nie precyzują warunków wzajemnej zamienności poszczególnych wersji.
Zalecenia dotyczące montażu
Ogólnie w przypadku tego typu części obowiązuje poniższa procedura. Dokładny dostęp do wentylatora, sposób jego zwolnienia oraz procedura odłączenia instalacji elektrycznej zależą od konkretnego modelu i wersji pojazdu. Postępuj zgodnie z procedurą serwisową producenta.
1) Przed montażem
- Najpierw sprawdź przyczynę usterki. Brak nawiewu może być związany również z zasilaniem, bezpiecznikiem, okablowaniem, regulacją prędkości lub sterowaniem, a nie tylko z wentylatorem.
- Porównaj numer produktu, złącze, liczbę i układ styków, wymiary obudowy, wirnik oraz punkty mocowania ze starą częścią.
- Obejrzyj używaną część: sprawdź, czy nie ma pęknięć, uszkodzonych łopatek, zabrudzeń, śladów wilgoci ani uszkodzonych styków.
- Przy odłączonym zasilaniu ostrożnie sprawdź, czy wirnik obraca się bez zacięć i nie ociera o obudowę. Nie naciskaj łopatek na siłę.
2) Potrzebne narzędzia i materiały
- Standardowe narzędzia ręczne odpowiednie do użytych mocowań oraz plastikowe narzędzia do delikatnego demontażu elementów wykończenia.
- Latarka, rękawice ochronne i pojemnik na drobne elementy mocujące.
- Odkurzacz, miękka szczotka i czysta ściereczka do usunięcia zabrudzeń z dostępnych miejsc.
- Odpowiedni miernik do sprawdzenia obwodu elektrycznego, jeśli kontrolę przeprowadza osoba znająca się na samochodowych instalacjach elektrycznych.
3) Montaż krok po kroku
- Zabezpiecz pojazd przed stoczeniem, wyłącz nawiew i zapłon oraz postępuj zgodnie z instrukcjami producenta dotyczącymi bezpiecznego odłączenia akumulatora, w tym ewentualnych okresów oczekiwania.
- Zgodnie z procedurą serwisową uzyskaj dostęp do wentylatora. Zdejmuj osłony i elementy wykończenia odpowiednimi narzędziami, bez użycia nadmiernej siły.
- Przed rozłączeniem zanotuj przebieg okablowania, położenie złącza i orientację oryginalnej części.
- Zwolnij blokadę złącza i odłącz je, chwytając za obudowę, a nie za przewody. Sprawdź, czy nie ma śladów przypalenia, korozji ani poluzowanych styków.
- Przytrzymaj wentylator i zwolnij jego mocowanie w sposób określony przez producenta. Podczas wyjmowania chroń wirnik i sąsiednie elementy.
- Oczyść dostępne miejsce montażu i usuń liście oraz inne ciała obce. Sprawdź również stan filtra kabinowego, jeśli pojazd jest w niego wyposażony, oraz ewentualne ślady przedostawania się wody.
- Ponownie porównaj wymontowaną część z zamiennikiem. W przypadku różnic w złączu lub mocowaniu przerwij montaż; nie przerabiaj okablowania ani obudowy, aby dopasować część na siłę.
- Umieść zamienny wentylator we właściwej pozycji. Jeśli w miejscu montażu znajduje się uszczelka, sprawdź jej stan i prawidłowe osadzenie.
- Zamocuj wszystkie elementy mocujące zgodnie z procedurą producenta. Nie dokręcaj nadmiernie połączeń w elementach z tworzywa sztucznego.
- Podłącz złącze, aż się zablokuje, i poprowadź przewody pierwotną trasą, z dala od ruchomych części i miejsc, w których mogłyby zostać przyciśnięte.
- Zamontuj zdjęte osłony i elementy wykończenia, usuń narzędzia i przywróć zasilanie zgodnie z instrukcjami producenta pojazdu.
4) Kontrole po montażu i sprawdzenie działania
- Na postoju sprawdź dostępne stopnie lub zakres regulacji prędkości. Wentylator powinien reagować na sterowanie bez przerw w działaniu.
- Nasłuchuj, czy nie słychać tarcia, stukania lub nietypowego pisku, i sprawdź, czy nie występują drgania.
- Sprawdź przepływ powietrza z nawiewów i działanie funkcji odparowywania szyb. Samo działanie wentylatora nie potwierdza prawidłowego funkcjonowania całego układu ogrzewania ani klimatyzacji.
- W przypadku zapachu przegrzania lub nieregularnej pracy wyłącz wentylator i ustal przyczynę. Krótką jazdę próbną wykonaj dopiero po pomyślnym sprawdzeniu na postoju i upewnieniu się, że widoczność jest zapewniona.
5) Najczęstsze błędy montażowe i sposoby ich uniknięcia
- Wymiana bez sprawdzenia przyczyny: najpierw sprawdź również zasilanie i regulację, aby wymiana nie była próbą usunięcia innej usterki.
- Pozostawienie zabrudzeń w miejscu montażu: przed zamontowaniem oczyść dostępną przestrzeń, w przeciwnym razie wirnik może hałasować lub się zablokować.
- Uszkodzenie łopatek podczas przenoszenia: trzymaj część za obudowę i nie opieraj jej ciężarem na wirniku.
- Nieprawidłowo osadzone mocowanie lub uszczelka: przed dokręceniem sprawdź prawidłowe osadzenie, które pomaga zapobiegać drganiom i nieszczelnościom przepływu powietrza.
- Podłączenie do uszkodzonego złącza: przypalone lub poluzowane styki należy najpierw naprawić w profesjonalny sposób; sama wymiana wentylatora nie rozwiąże tego problemu.
Przyczyny uszkodzenia części
W wentylatorach ogrzewania i klimatyzacji mogą ogólnie wystąpić następujące przyczyny usterek; nie jest to opis stanu stwierdzonego w przypadku tego egzemplarza:
- Zużycie silnika i jego łożyskowania w wyniku długotrwałej eksploatacji, które może objawiać się hałasem, luzem lub przerwami w działaniu.
- Przedostanie się ciał obcych do wirnika, powodujące tarcie, niewyważenie lub uszkodzenie łopatek.
- Wilgoć i przedostawanie się wody, które mogą powodować korozję styków oraz wewnętrznych elementów silnika.
- Zablokowanie wirnika i następujące po nim przegrzanie silnika.
- Uszkodzone połączenia elektryczne, zwłaszcza poluzowane lub utlenione styki, które mogą miejscowo się przegrzewać.
- Nieostrożne obchodzenie się z częścią lub nieprawidłowy montaż, które mogą doprowadzić do pęknięcia obudowy, odkształcenia wirnika lub uszkodzenia mocowania.
